Z6s41H、Z6s41Y型PN16～PN100气动平行式单闸板闸阀

更新时间 2011-11-10 08:24 阅读

Z6s41H、Z6s41Y型PN16～PN100气动平行式单闸板闸阀

主要性能参数

Z6s41H、Z6s41Y型PN16～PN100气动平行式单闸板闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z6s41H-16C～100C	16～100	1.6～10.0	天然气、水、蒸汽、油品	≤425	碳素钢	铬不锈钢	堆焊铬不锈钢	柔性石墨
Z6s41Y-16C～100C							堆焊钴铬钨硬质合金
Z6s41Y-16I～100I			水、蒸汽、油品	≤550	铬钼铸钢	铬钼铸钢
Z6s41Y-16P～100P			硝酸类	≤200	铬钼钛铸钢	铬钼钛铸钢		柔性石墨或聚四氟乙烯
Z6s41Y-16R～100R			醋酸类		铬镍钼钛铸钢	铬镍钼钛铸钢

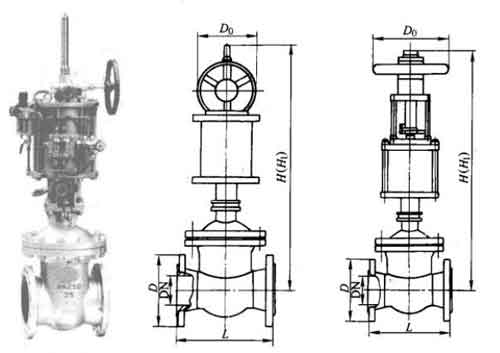

主要外形及结构尺寸

Z6s41H、Z6s41Y型PN16气动平行式单闸板闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	D	H	H1	D0	重量/kg
15	1/2	130	95	503	518	200	21.6
20	3/4	150	105	512	532	200	21.6
25	1	160	115	515	540	200	22.2
32	1 1/4	200	135	518	550	200	33
40	1 1/2	240	145	560	600	200	34.2
50	2	250	160	605	655	200	37.2
65	2 1/2	270	180	755	820	250	51
80	3	280	195	822	902	250	72
100	4	300	215	890	990	250	90
125	5	325	245	1113	1238	250	120
150	6	350	280	1192	1342	250	150
200	8	400	335	1494	1694	320	220
250	10	450	405	1623	1873	320	320
300	12	500	460	1750	2050	400	400
350	14	550	520	1870	2220	400	558
400	16	600	580	2060	2460	600	840
450	18	650	640	2050	2500	700	1200
500	20	700	705	2248	2748	740	1380
600	24	800	840	2900	3500	900	1620
700	28	900	910	3113	3813	900	1902
800	32	1000	1020	3200	4000	﹣	2282
