Z41Tc型PN16～PN100陶瓷闸阀

更新时间 2011-11-11 08:21 阅读

Z41Tc型PN16～PN100陶瓷闸阀

主要性能参数

Z41Tc型PN16～PN100陶瓷闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体	阀盖	阀板	阀杆	阀座
Z41Tc-16C	16	1.6	水、油品、汽、酸液、渣水	≤425	WCB	WCB	WCB+ 工程陶瓷	2Cr13	工程陶瓷
Z41Tc-25	25	2.5
Z41Tc-40	40	4.0
Z41Tc-63	63	6.3
Z41Tc-100	100	10.0
Z41Tc-16I	16	1.6		≤540	2GCr5Mo	2GCr5Mo	2GCr5Mo +工程陶瓷	25Cr2MoV
Z41Tc-25I	25	2.5
Z41Tc-40I	40	4.0
Z41Tc-63I	63	6.3
Z41Tc-100I	100	10.0
Z41Tc-16P	16	1.6		≤200	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti +工程陶瓷	1Cr18Ni9Ti
Z41Tc-25P	25	2.5
Z41Tc-40P	40	4.0
Z41Tc-63P	63	6.3
Z41Tc-100P	100	10.0

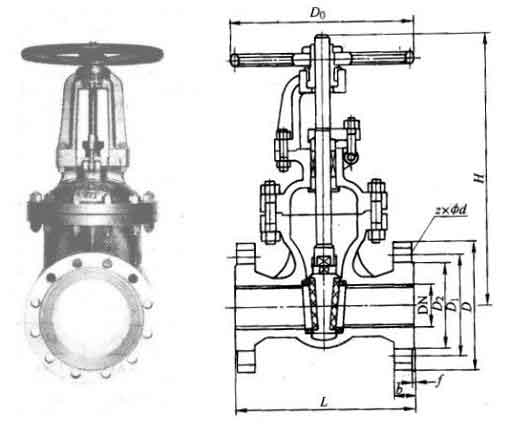

主要外形及结构尺寸

Z41Tc-16型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×Φd	H	Do	重量/kg
15	130	95	65	45	16	2	4×Φ14	170	120	5
20	150	105	75	55	16	2	4×Φ14	190	140	6.5
25	160	115	85	65	16	2	4×Φ14	205	160	9
32	180	135	100	78	18	3	4×Φ18	270	180	12
40	200	145	110	85	18	3	4×Φ18	310	200	26.5
50	250	160	125	100	18	3	8×Φ18	358	240	29
65	265	180	145	120	18	3	8×Φ18	373	240	33
80	280	195	160	135	20	3	8×Φ18	435	280	45
100	300	215	180	155	20	3	8×Φ23	500	300	63
125	325	245	210	185	22	3	12×Φ23	614	320	108
150	350	280	240	210	24	3	12×Φ25	674	360	134
200	400	335	295	265	26	3	12×Φ25	818	400	192
250	450	405	355	320	30	3	16×Φ25	969	450	273
300	500	460	410	375	30	4	16×Φ30	1145	560	379
350	550	520	470	435	34	4	20×Φ30	1280	640	590
400	600	580	525	485	36	4	20×Φ34	1452	640	850
450	650	640	585	545	40	4	20×Φ41	1441	720	907
500	700	705	650	608	44	4	20×Φ41	1676	720	958
600	800	840	770	718	48	4	20×Φ41	1874	800	1112
