Z541H、Z541Y、Z541W型300（Lb)法兰连接钢制锥齿轮传动楔式闸阀

更新时间 2011-11-19 09:01 阅读

Z541H、Z541Y、Z541W型300（Lb)法兰连接钢制锥齿轮传动楔式闸阀

主要性能参数

Z541H、Z541Y、Z541W型300（Lb)法兰连接钢制锥齿轮传动楔式闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	阀板	阀座	阀杆
Z541H-300(Lb)	300	4.38	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		3.87	≤300
		2.88	≤425
Z541Y-300(Lb)		4.38	≤200
		3.87	≤300
		2.88	≤425
Z541Y-300(Lb)I		4.02	≤350		铬钼钢	铬钼钢+钴铬钨	铬钼钛钢+钴铬钨	铬钼钒钢
		3.38	≤450
		1.28	≤550
Z541W-300(Lb)P	300	3.28	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541W-300(Lb)R		3.77			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541Y-300(Lb)P		3.28			铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-300(Lb)R		3.77			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

主要外形及结构尺寸

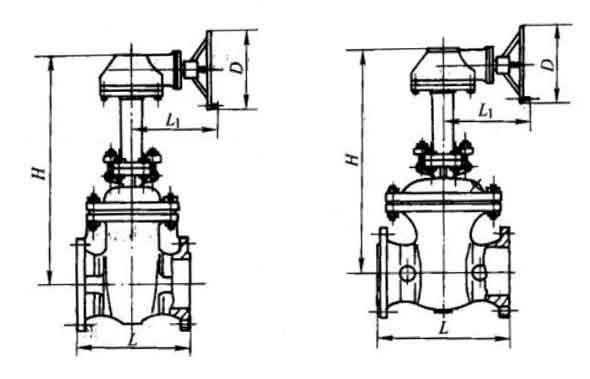

Z541H、Z541Y、Z541W型300（Lb)法兰连接钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H	L1	转矩/N.m	重量/kg
12	300	502	305	1230	341	340	552
14	350	762	305	1354	357	730	718
16	400	838	305	1436	357	730	943
18	450	914	458	1725	427	1470	1213
20	500	991	458	1798	507	2940	1410
24	600	1143	458	2848	507	2940	2527
28	700	1346	610	3400	608	5880	3009
32	800	1524	610	3792	608	5880	4166
