Z541H、Z541Y型400（Lb)～600(Lb)法兰连接钢制锥齿轮传动楔式闸

更新时间 2011-11-19 09:03 阅读

Z541H、Z541Y型400（Lb)～600(Lb)法兰连接钢制锥齿轮传动楔式闸阀

主要性能参数

Z541H、Z541Y型400（Lb)～600(Lb)法兰连接钢制锥齿轮传动楔式闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z541H-400(Lb)	400	5.84	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		5.16	≤300
		3.83	≤425
Z541Y-400(Lb)		5.84	≤200
		5.16	≤300
		3.83	≤425
Z541Y-400(Lb)I		5.36	≤350		铬钼钢	铬钼钢+钴铬钨	铬钼钛钢+钴铬钨	铬钼钒钢
		4.51	≤450
		1.7	≤550
Z541Y-400(Lb)P		4.37	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-400(Lb)R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541H-600(Lb)	600	8.76	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		7.75	≤300
		5.75	≤425
Z541Y-600(Lb)		8.76	≤200
		7.75	≤300
		5.75	≤425
Z541Y-600(Lb)I		8.05	≤350		铬钼钢	铬钼钢+钴铬钨	铬钼钛钢+钴铬钨	铬钼钒钢
		6.76	≤450
		25.5	≤550
Z541Y-600(Lb)P		6.55	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-600(Lb)R		7.13			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

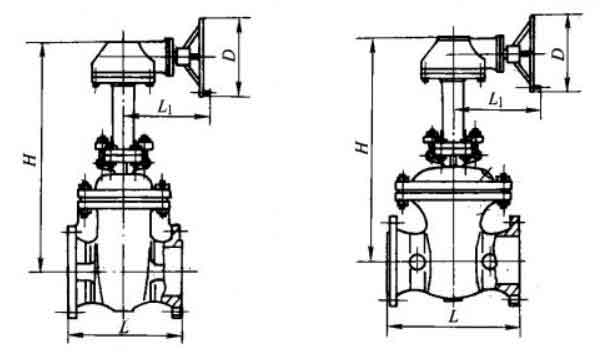

主要外形及结构尽寸

Z541H、Z541Y型400（Lb)法兰连接钢制锥齿轮传动楔式闸阀主要外形及结构尽寸(mm)
DN/in	DN	L	D	H	L1	转矩/N.m	重量/kg
2	20	292	246	495	305	340	50
2 1/2	65	330	246	516	305	340	59
3	80	356	246	495	305	340	138
4	100	406	246	550	305	340	168
5	125	457	246	645	305	340	216
6	150	495	246	730	305	340	239
8	200	597	246	885	305	340	348
10	250	673	246	1050	305	340	412
12	300	762	458	1230	305	730	552
14	350	826	458	1354	427	1470	718
16	400	902	610	1436	507	2940	943
18	450	978	610	1605	507	2940	1213
20	500	1054	610	1798	507	2940	1410
24	600	1332	610	2848	608	5880	2827
