Z541H、Z541Y、Z541W型150（Lb)法兰连接钢制锥齿轮传动楔式闸阀

更新时间 2011-11-19 07:26 阅读

Z541H、Z541Y、Z541W型150（Lb)法兰连接钢制锥齿轮传动楔式闸阀

主要性能参数

Z541H、Z541Y、Z541W型150（Lb)法兰连接钢制锥齿轮传动楔式闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z541H-150(Lb)	150	1.4	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		1.02	≤300
		0.56	≤425
Z541Y-150(Lb)		1.4	≤200
		1.02	≤300
		0.56	≤425
Z541Y-150(Lb)I		0.84	≤350		铬钼钢	铬钼钢+钴铬钨	铬钼钛钢+钴铬钨	铬钼钒钢
		0.47	≤450
		0.13	≤550
Z541W-150(Lb)P	150	1.26	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541W-150(Lb)R		1.37			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541Y-150(Lb)P		1.26			铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-150(Lb)R		1.37			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

主要外形级结构尺寸

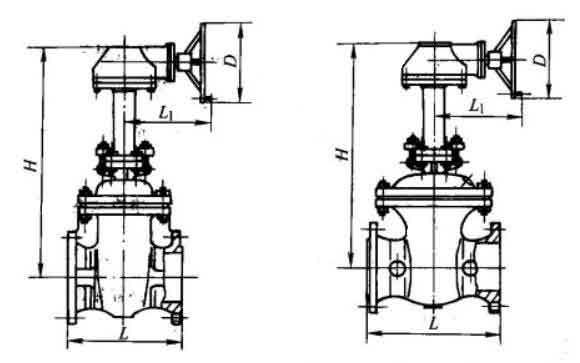

Z541H、Z541Y、Z541W型150（Lb)法兰连接钢制锥齿轮传动楔式闸阀主要外形级结构尺寸（mm)
DN/in	DN	L	D	H	L1	转矩/N.m	重量/kg
10	250	330	305	1013	341	340	212
12	300	356	305	1155	341	340	465
14	350	381	305	1420	357	730	475
16	400	406	305	1590	357	730	786
18	450	432	305	1705	357	730	936
20	500	457	305	1816	357	730	994
24	600	508	458	﹣	507	﹣	﹣
28	700	610	458	﹣	507	﹣	﹣
32	800	711	610	3575	608	5800	3000
