Z540Y型150(Lb)～600(Lb)钢制锥齿轮传动楔式闸阀

更新时间 2011-10-29 08:35 阅读

Z540Y型150(Lb)～600(Lb)钢制锥齿轮传动楔式闸阀

主要性能参数

Z540Y型150(Lb)～600(Lb)钢制锥齿轮传动楔式闸阀主要性能参数
型号	压力级（Lb)	材料
型号	压力级（Lb)	阀体、阀盖、支架、闸板	阀杆	密封面材料	填料
Z540Y-150(Lb)	150	WCB	铬不锈钢	堆焊硬质合金	柔性石墨
Z540Y-150(Lb)P		铬钼钛不锈钢	铬镍钛不锈钢		聚四氟乙烯
Z540Y-150(Lb)R		铬镍钼钛不锈钢	铬镍钼钛不锈钢		聚四氟乙烯
Z540Y-300(Lb)	300	WCB	铬不锈钢		柔性石墨
Z540Y-300(Lb)P		铬钼钛不锈钢	铬镍钛不锈钢		聚四氟乙烯
Z540Y-300(Lb)R		铬镍钼钛不锈钢	铬镍钼钛不锈钢		聚四氟乙烯
Z540Y-400(Lb)	400	WCB	铬不锈钢		柔性石墨
Z540Y-400(Lb)P		铬钼钛不锈钢	铬镍钛不锈钢		聚四氟乙烯
Z540Y-400(Lb)R		铬镍钼钛不锈钢	铬镍钼钛不锈钢		聚四氟乙烯
Z540Y-600(Lb)	600	WCB	铬不锈钢		柔性石墨
Z540Y-600(Lb)P		铬钼钛不锈钢	铬镍钛不锈钢		聚四氟乙烯
Z540Y-600(Lb)R		铬镍钼钛不锈钢	铬镍钼钛不锈钢		聚四氟乙烯

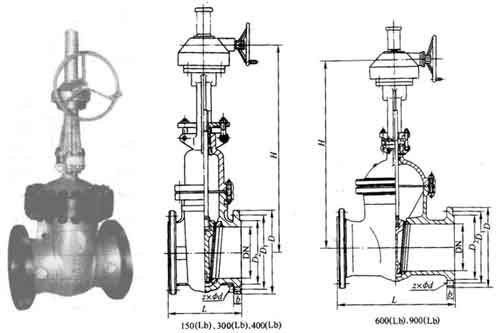

主要外形及结构尺寸

Z540Y型150(Lb)钢制锥齿轮传动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	重量/kg
300	356	483	432	381	32	12×Φ35	1350	264
350	381	533	476	413	35	12×Φ29	1500	370
400	406	597	540	470	37	16×Φ29	1473	665
450	432	635	578	533	40	16×Φ32	1702	860
500	457	698	635	584	43	20×Φ32	1956	1085
600	508	813	749	692	48	20×Φ35	2362	1585
750	610	984	914	857	75	28×Φ35	2794	2434
900	711	1168	1086	1022	90	32×Φ41	3048	3820

Z540Y型300(Lb)钢制锥齿轮传动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	重量/kg
300	502	521	451	381	51	16×Φ32	1774	477
350	762	584	515	413	54	20×Φ32	1927	690
400	838	648	572	470	57	20×Φ35	1740	1230
450	914	711	629	533	60	24×Φ35	1930	1665
500	991	755	686	584	64	24×Φ35	2032	2110
600	1143	914	813	692	70	24×Φ41	2426	2995
750	1397	1092	997	857	92	28×Φ48	3048	4730
