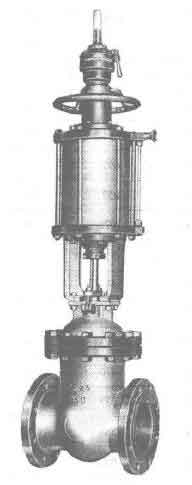

Z6s40H、ZsS40Y型PN16、PN25气动带手动楔式闸阀

更新时间 2011-10-29 09:38 阅读

Z6s40H、ZsS40Y型PN16、PN25气动带手动楔式闸阀

主要性能参数

Z6s40H、ZsS40Y型PN16、PN25气动带手动楔式闸阀主要性能参数
型号	PN	工作压力（MPa)	适用介质	适用温度（℃）	材料
					阀体、闸板、阀盖	阀座、闸板及密封圈	阀杆	填料	气缸
Z6s40H-16C	16	1.6	水、蒸汽、油品等无腐蚀性气质	≤350	碳素钢	堆焊铁基合金	铬不锈钢	石棉石墨或柔性石墨	无缝钢管
Z6s40Y-16C	16	1.6
Z6s40H-25C	25	2.5				堆焊硬质合金
Z6s40Y-25C	25	2.5

主要外形及结构尺寸

Z6s40H、ZsS40Y型PN16气动带手动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	215	180	155	20	8×Φ18	1025	240	98
150	350	280	240	210	24	8×Φ23	1365	280	190
200	400	335	295	365	26	12×Φ23	1650	320	252
250	450	405	355	320	30	12×Φ25	1950	320	316
300	500	460	410	375	30	12×Φ25	2010	400	514
350	550	520	470	435	34	16×Φ25	2260	400	690
400	600	580	525	485	36	16×Φ30	2540	500	970
500	700	705	650	608	44	20×Φ34	5810	560	1650
600	800	840	770	718	48	20×Φ41	3100	640	2480
700	900	910	840	788	50	20×Φ41	3360	640	2690
800	1000	1020	950	898	52	20×Φ41	3560	700	3450

Z6s40H、ZsS40Y型PN25气动带手动楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	20	4×Φ18	760	320	65
80	280	195	160	135	22	8×Φ18	970	320	90
100	300	230	190	160	24	8×Φ18	1085	400	150
150	350	300	250	218	30	8×Φ23	1347	400	215
200	400	360	310	278	34	12×Φ23	1810	400	320
250	450	425	370	332	36	12×Φ25	2070	400	440
300	500	485	430	390	40	12×Φ25	2580	500	790
350	550	550	480	448	44	16×Φ25	2723	560	940
400	600	610	550	505	48	16×Φ30	2985	560	1070
500	700	730	660	610	52	20×Φ41	5810	560	1780
600	800	840	770	718	56	20×Φ41	3100	640	2275
700	900	955	875	815	64	20×Φ48	3360	640	2935
800	1000	1070	990	930	66	20×Φ48	3560	700	3980
