Z540H、Z540Y、Z540W型PN16～PN160钢制锥齿轮传动楔式闸阀

更新时间 2011-10-29 08:31 阅读

主要性能参数

Z540H、Z540Y、Z540W型PN16～PN160钢制锥齿轮传动楔式闸阀主要性能参数
型号	PN	工作压力（MPa)	适用温度（℃）	适用介质	材料
					阀体、闸板、阀盖	闸杆	密封面	填料
Z540H-16C-160	16～160	16～16.0	≤425	水、蒸汽、油品	碳素钢	碳素钢	堆焊铁基合金	石棉或柔性石墨
Z540Y-16C-160	16～160	16～16.0					堆焊硬质合金
Z540Y-16I-160I	16～160	16～16.0	≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z540Y-16P-40P	16～40	16～4.0	≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16P-160P	16～160	16～16.0					堆焊硬质合金	柔性石墨
Z540W-16R-40R	16～40	16～4.0	≤150	腐蚀性介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16R-160R	16～160	16～16.0					堆焊硬质合金
Z540Y-16PI-40PI	16～40	16～4.0	≤650	热烟气等	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨
Z540Y-16PII-40PII	16～40	16～4.0

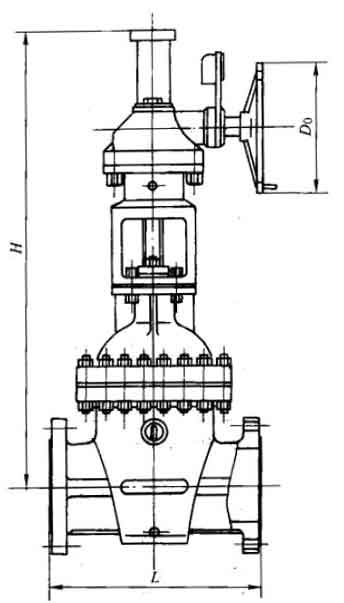

主要外形及结构尺寸

Z540H、Z540Y、Z540W型PN16钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	1000	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	﹣	﹣	﹣	﹣	﹣

Z540H、Z540Y、Z540W型PN25钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	﹣	﹣	﹣	﹣	﹣
