Z440H、Z440Y型PN16～PN63钢制直齿圆柱齿轮传动楔式闸阀

更新时间 2011-10-28 08:34 阅读

Z440H、Z440Y型PN16～PN63钢制直齿圆柱齿轮传动楔式闸阀

主要性能参数

Z440H、Z440Y型PN16～PN63钢制直齿圆柱齿轮传动楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z440H-16C	16	1.6	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z440H-25	25	2.5
Z440H-40	40	4.0
Z440H-63	63	6.3
Z440Y-16C	16	1.6					堆焊硬质合金
Z440Y-25	25	2.5
Z440Y-40	40	4.0
Z440Y-63	63	6.3
Z440Y-16I	16	1.6	≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z440Y-25I	25	2.5
Z440Y-40I	40	4.0
Z440Y-63I	63	6.3

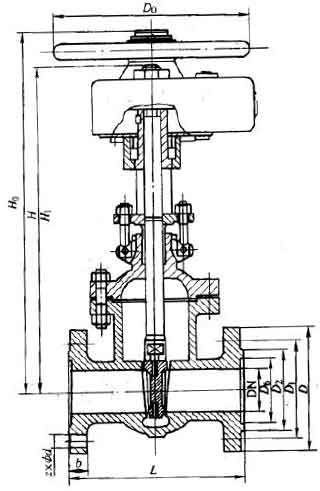

主要外形及结构尺寸

Z440H、Z440Y型PN16钢制直齿圆柱齿轮传动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
300	500	460	410	375	30	12×Φ25	1513	450	710
350	550	520	470	435	34	16×Φ25	1702	450	815
400	600	580	525	485	36	16×Φ30	1800	500	946
500	700	705	650	608	44	20×Φ34	2010	500	1280

Z440H、Z440Y型PN25钢制直齿圆柱齿轮传动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
300	500	485	430	390	40	16×Φ30	1513	450	740
350	550	550	490	448	44	16×Φ34	1702	450	850
400	600	610	550	505	48	16×Φ34	1800	500	960
500	700	730	660	610	52	20×Φ41	2010	500	1300

Z440H、Z440Y型PN40钢制直齿圆柱齿轮传动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H0	H	H1	D0	重量/kg
300	750	510	450	408	46	16×Φ34	1234	1175	1475	450	608
350	850	570	510	465	52	16×Φ34	1377	1322	1678	500	870
400	950	655	585	535	58	16×Φ41	1552	1900	1900	560	1318
