Z40H、Z40Y、Z40W型150（Lb)～2500(Lb)钢制楔式闸阀

更新时间 2011-10-28 08:28 阅读

Z40H、Z40Y、Z40W型150（Lb)～2500(Lb)钢制楔式闸阀

主要性能参数

Z40H、Z40Y、Z40W型150（Lb)～2500(Lb)钢制楔式闸阀主要性能参数
型号	压力级（Lb)	适用温度（℃）	适用介质	材料
型号	压力级（Lb)	适用温度（℃）	适用介质	阀体、闸板、阀盖、支架	阀杆	密封面	填料
Z40H-150(Lb)～1500(Lb)	150～1500	≤425	水、油品、蒸汽	碳素钢	铬不锈钢	铁基合金	柔性石墨或聚四氟
Z40H-2500(Lb)	2500	≤425	水、油品、蒸汽	碳素钢	不锈钢	铁基合金	柔性石墨
Z40Y-150(Lb)P～1500(Lb)P	150～1500	≤200	硝酸类	铬镍钛不锈钢	铬镍钛不锈钢	硬质合金	柔性石墨或聚四氟
Z40Y-2500(Lb)I	2500	≤540	蒸汽及石油产品等	合金钢	铬镍钛钢
Z40Y-150(Lb)R～1500(Lb)R	150～1500	≤200	醋酸类	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40Y-150(Lb)C～1500(Lb)C	150～1500	≤200	酸、碱类、尿素、甲胺液	碳不锈钢	碳不锈钢
Z40Y-150(Lb)I～1500(Lb)I	150～1500	≤550	水、油品、蒸汽	铬钼合金钢	铬钼合金钢
Z40W-150(Lb)P～1500(Lb)	150～1500	≤200	硝酸类	铬镍钛不锈钢	铬镍钛不锈钢	本体
Z40W-150(Lb)R～1500(Lb)R	150～1500	≤200	醋酸类	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40W-150(Lb)I～1500(Lb)I	150～1500	≤550	水、油品、蒸汽	铬钼合金钢	铬钼合金钢
Z40W-2500(Lb)	2500	≤200	硝酸、醋酸类	不锈钢	不锈钢

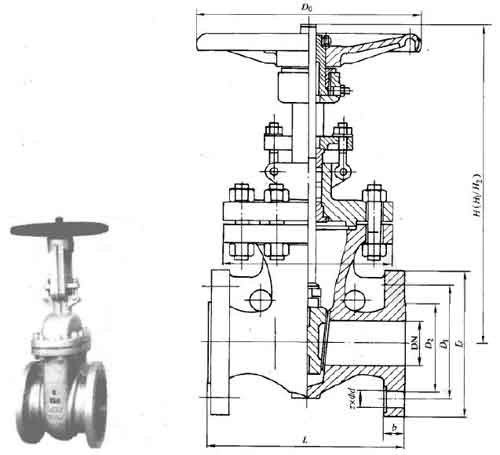

主要外形及结构尺寸

Z40H、Z40Y、Z40W型150（Lb)钢制楔式闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
15	1/2	108	89	60.5	35	12	4×Φ15	188	100	3.2
20	3/4	117	98	70	43	12	4×Φ15	202	100	3.9
25	1	127	108	79.5	51	12	4×Φ15	225	100	4.5
32	1 1/2	140	117	89	64	13	4×Φ15	252	100	7.1
40	1 1/4	165	127	98.5	73	15	4×Φ15	277	150	11.3
50	2	178	152	120.5	92	16	4×Φ19	323	200	23
65	2 1/2	190	178	139.5	105	18	4×Φ19	347	250	32
80	3	203	190	152.5	127	19	4×Φ19	383	250	40
100	4	229	229	190.5	157	24	8×Φ19	457	300	63
125	5	254	254	216	186	24	8×Φ22	632	300	66
150	6	267	279	241.5	216	26	8×Φ22	635	350	108
200	8	292	343	298.5	270	29	8×Φ22	762	350	171
250	10	330	406	362	324	31	12×Φ25	895	400	263
300	12	356	483	432	381	32	12×Φ25	1080	500	346
350	14	381	533	476	413	35	12×Φ29	1295	600	488
400	16	406	597	540	470	37	16×Φ29	1435	800	621
