Z41W型PN40～PN160楔式钛合金闸阀

更新时间 2011-11-11 08:21 阅读

Z41W型PN40～PN160楔式钛合金闸阀

主要性能参数

Z41W型PN40～PN160楔式钛合金闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体	阀杆	密封面	填料
Z41W-40Ti	40	4.0	≤200	氧化性腐蚀介质	钛及钛合金	钛合金	钛+硬化处理	柔性石墨或聚四氟乙烯
Z41W-63Ti	63	6.3
Z41W-100Ti	100	10.0
Z41W-160Ti	160	16.0

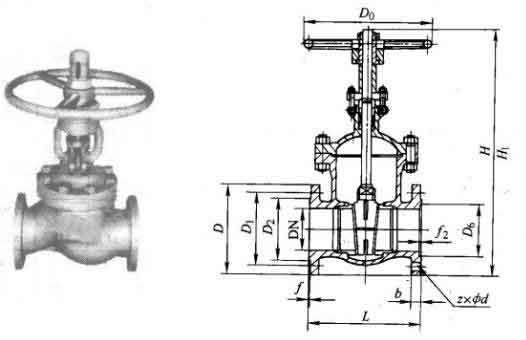

主要外形及结构尺寸

Z41W-40型楔式钛合金闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b	f	f2	z×Φd	H	H1	D0	重量/kg
20	150	105	75	55	51	16	2	4	4×Φ14	256	285	140	8
25	160	115	85	65	58	16	2	4	4×Φ14	275	305	160	9.3
32	180	135	100	78	66	18	2	4	4×Φ18	287	322	180	12
40	200	145	110	85	76	18	3	4	4×Φ18	323	389	200	16.5
50	250	160	125	100	88	20	3	4	4×Φ18	372	440	280	29
65	280	180	145	120	110	22	3	4	8×Φ18	395	473	280	39
80	310	195	160	135	121	22	3	4	8×Φ18	457	552	320	52
100	350	230	190	160	150	247	3	4.5	8×Φ23	552	671	360	80
125	400	270	220	188	176	28	3	4.5	8×Φ25	634	726	400	127
150	450	300	250	218	204	30	3	4.5	8×Φ25	708	883	400	154
200	550	375	320	282	260	38	3	4.5	12×Φ30	858	1086	450	263
250	650	445	385	345	313	42	3	4.5	12×Φ34	1015	1298	560	368
300	750	510	450	408	364	46	4	4.5	16×Φ34	1298	1535	640	547
350	850	570	510	465	422	52	4	5	16×Φ34	134	1678	640	679
400	950	655	585	535	474	58	4	5	16×Φ41	1492	1903	720	953
