Z41F46型PN16、PN25氟塑料衬里楔式闸阀

更新时间 2011-11-01 08:25 阅读

Z41F46型PN16、PN25氟塑料衬里楔式闸阀

主要性能参数

Z41F46型PN16、PN25氟塑料衬里楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖	阀杆、闸板	阀杆螺母	填料	手轮
Z41F46-16	16	1.6	≤150	腐蚀性介质	灰铁铁衬氟塑料	碳素钢衬氟塑料	球墨铸铁或铝青铜	聚四氟乙烯	球墨铸铁
Z41F46-16C					铸钢	碳素钢衬氟塑料
Z41F46-25	25	2.5

主要外形及结构尺寸

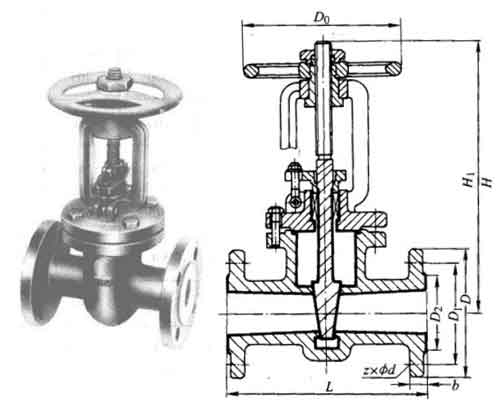

Z41F46型PN16氟塑料衬里楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

Z41F46型PN25氟塑料衬里楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165
