Z41F46、Z41F40、Z41FA、Z41F2、Z41P0型PN16衬里闸阀

更新时间 2011-11-01 08:22 阅读

Z41F46、Z41F40、Z41FA、Z41F2、Z41P0型PN16衬里闸阀

主要性能参数

Z41F46、Z41F40、Z41FA、Z41F2、Z41P0型PN16衬里闸阀主要性能参数
型号	PN	工作压力 /MPa	材料
型号	PN	工作压力 /MPa	阀体	衬里材料
Z41F46-16Z	16	1.6	铸铁	聚全氟乙丙烯
Z41F46-16H			不锈钢	聚全氟乙丙烯
Z41F40-16Z			铸铁	四氟乙烯一乙烯
Z41F40-16C			铸钢
Z41F40-16H			为锈钢
Z41FA-16Z			铸铁	可溶性四氟
Z41FA-16C			铸钢
Z41FA-16H			不锈钢
Z41F2-16Z			铸铁	聚偏二氟乙烯
Z41F2-16C			铸钢
Z41F2-16H			不锈钢
Z41P0-16Z			铸铁	改性聚乙烯
Z41P0-16C			铸钢
Z41P0-16H			不锈钢

主要外形及结构尺寸

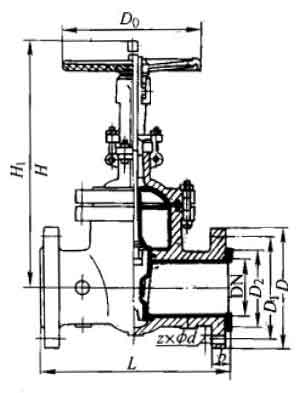

Z41F46、Z41F40、Z41FA、Z41F2、Z41P0型PN16衬里闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×Φd	D0	H开	H闭
40	200	145	110	85	18	3	4×Φ18	200	425	350
50	250	160	125	100	20	3	4×Φ18	250	438	358
65	265	180	145	120	20	3	4×Φ18	280	495	420
80	280	195	160	135	22	3	8×Φ18	300	530	435
100	300	215	180	155	24	3	8×Φ18	300	620	500
150	350	280	240	210	28	3	8×Φ23	350	845	674
200	400	335	295	265	30	3	12×Φ23	400	1041	818

上一篇：DkZ41H、DkZ41Y型PN10～PN100钢制真空闸阀
下一篇：Z41F46型PN16、PN25氟塑料衬里楔式闸阀
