Z41H、Z41Y、Z41W型PN16、PN25钢制楔式闸阀

更新时间 2011-11-02 08:34 阅读

Z41H、Z41Y、Z41W型PN16、PN25钢制楔式闸阀

主要性能参数

Z41H、Z41Y、Z41W型PN16、PN25钢制楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z41H-16C、25	16、25	1.6、2.5	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41Y-16C、25							堆硬质合金
Z41W-16P、25P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P、25P							堆焊硬质合金
Z41W-16R、25R					镍镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R、25R							堆焊硬质合金
Z41Y-16I、25I			≤550	油品、蒸汽	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z41Y-16V、25V			≤570	水、蒸汽、油品	铬钼钒钢	铬钼钒钢	堆焊硬质合金

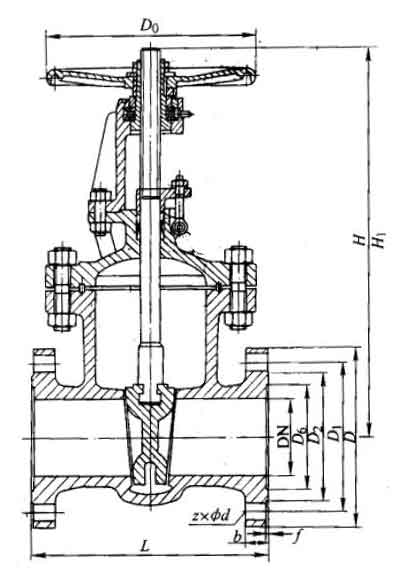

主要外形及结构尺寸

Z41H、Z41Y、Z41W型PN16钢制楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
15	130	95	65	45	14	2	4×Φ14	175	200	4
20	150	105	75	55	14	2	4×Φ14	180	200	5
25	160	115	85	65	14	2	4×Φ14	210	200	6
32	180	135	100	78	16	2	4×Φ18	210	200	7
40	200	145	110	85	16	3	4×Φ18	350	200	19
50	250	160	125	100	16	3	4×Φ18	358	240	29
65	265	180	145	120	18	3	4×Φ18	375	240	33
80	280	195	160	135	20	3	8×Φ18	433	280	45
100	300	215	180	155	20	3	8×Φ18	502	320	63
125	325	245	210	185	22	3	8×Φ18	612	360	108
150	350	280	240	210	24	3	8×Φ23	676	360	134
200	400	335	295	265	26	3	12×Φ23	820	400	192
250	450	405	355	320	30	3	12×Φ25	969	450	273
300	500	460	410	375	30	4	12×Φ25	1142	560	379
350	550	520	470	435	34	4	16×Φ25	1280	640	590
400	600	580	525	485	36	4	16×Φ30	1452	640	580
450	650	640	585	545	40	4	20×Φ30	1541	720	907
500	700	705	650	608	44	4	20×Φ34	1676	720	950
600	800	840	770	718	48	5	20×Φ41	1874	800	1112
