Z41H、Z41Y、Z41W型PN40、PN63钢制楔式闸阀

更新时间 2011-11-12 08:31 阅读

Z41H、Z41Y、Z41W型PN40、PN63钢制楔式闸阀

主要性能参数

Z41H、Z41Y、Z41W型PN40、PN63钢制楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z41H-40	40	4.0	水、蒸汽、油品	≤425	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41H-63	63	6.3
Z41Y-40	40	4.0					堆焊硬质合金
Z41Y-63	63	6.3
Z41W-40P	40	4.0	弱府蚀性介质	≤150	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z41W-63P	63	6.3
Z41Y-40P	40	4.0					堆焊硬质合金
Z41Y-63P	63	6.3
Z41W-40R	40	4.0			铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41W-63R	63	6.3
Z41Y-40V	40	4.0	水、蒸汽、油品	≤570	铬钼钒钢	铬不锈钢	堆焊硬质合金	柔性石墨
Z41Y-63V	63	6.3
Z41Y-40I	40	4.0	蒸汽、油品	≤550	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z41Y-63I	63	6.3

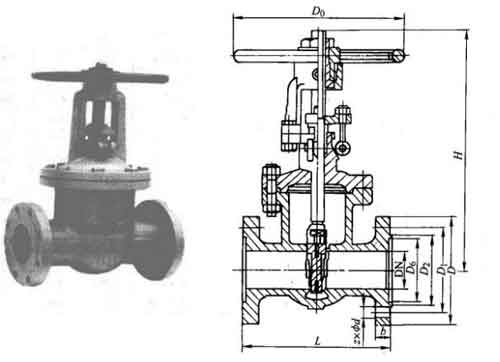

主要外形及结构尺寸

Z41H、Z41Y、Z41W型PN40钢制楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
15	130	95	95	45	40	16	4×Φ14	175	195	120	5
20	150	105	75	55	51	16	4×Φ14	180	205	120	8
25	160	115	85	65	58	16	4×Φ14	210	240	140	9
32	180	135	100	78	66	18	4×Φ18	230	266	160	12
40	200	145	110	85	76	18	4×Φ18	320	395	180	16
50	250	160	125	100	88	20	4×Φ18	359	420	240	29
65	265	180	145	120	110	22	8×Φ18	373	452	240	38
80	280	195	160	135	121	22	8×Φ18	435	530	280	51
100	300	230	190	160	150	24	8×Φ23	500	620	320	81
125	325	280	220	188	176	28	8×Φ25	614	756	360	128
150	350	300	250	218	204	30	8×Φ25	674	845	360	155
200	400	375	320	282	260	38	12×Φ30	818	1040	400	265
250	450	445	385	245	313	42	12×Φ34	970	1244	450	370
300	500	510	450	408	364	46	16×Φ34	1145	1474	560	550
350	550	570	50	465	422	52	16×Φ34	1280	1663	640	640
400	600	655	585	535	474	58	16×Φ41	1450	1886	720	1230
