闸阀标准系列

Z15T-10(K)、Z15W-10(K)型内螺纹闸阀

更新时间 2011-10-22 08:14 阅读

Z15T-10(K)、Z15W-10(K)型内螺纹闸阀

主要性能参数

Z15T-10(K)、Z15W-10(K)型内螺纹闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖	阀杆	闸板	手轮
Z15T-10(K)	10	1.0	0~200	水、汽、油	可锻铸铁	黄铜	可锻铸铁、黄铜	铸铁
Z15W-10(K)	10	1.0

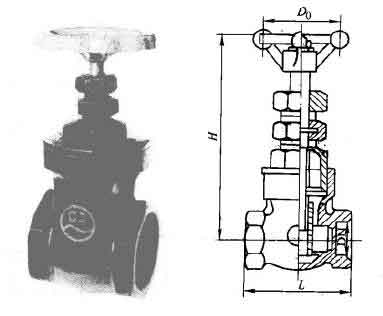

主要外形及结构尺寸

Z15T-10(K)、Z15W-10(K)型内螺纹闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	H	D0
15	1/2	65	113	63
20	3/4	70	115	63
25	1	80	135	70
32	1 1/4	90	150	70
40	1 1/2	100	180	85
50	2	110	205	105
65	2 1/2	130	240	120
80	3	135	240	120
100	4	160	300	140
