DZ40Y、DZ940Y型PN16～PN40法兰连接低温闸阀

更新时间 2011-10-20 08:45 阅读

DZ40Y、DZ940Y型PN16～PN40法兰连接低温闸阀

主要性能参数

DZ40Y、DZ940Y型PN16～PN40法兰连接低温闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃）	材料
				阀体、阀盖、闸板、支架	填料	手轮	阀杆螺母	阀杆	垫片
DZ40Y-16	16	1.6	LC3:≥﹣101 LCB:≥﹣46 LCC:≥﹣46 1Cr18Ni9Ti:≥﹣196	LC3、LCB、LCC、 1Gr18Ni9Ti	浸四氟乙烯石棉蝇	QT450-10	ZCuA110Fe3	1Gr18Ni9Ti	低温石棉
DZ40Y-25	25	2.5
DZ40Y-40	40	4.0
DZ940Y-16	16	1.6
DZ940Y-25	25	2.5
DZ940Y-40	40	4.0

主要外形及结构尺寸

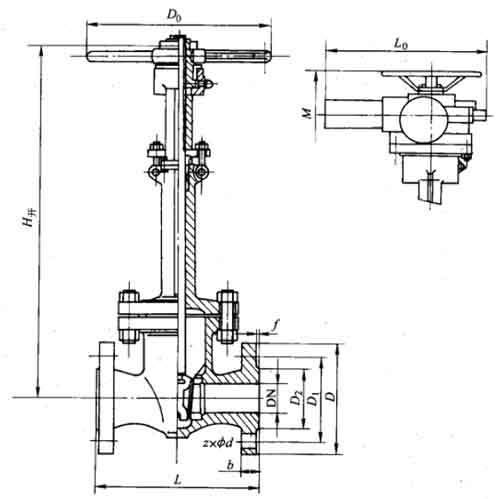

DZ40Y、DZ940Y型PN16法兰连接低温闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×φd	H开	D0	M	L0	重量/kg
DN	L	D	D1	D2	b	f	z×φd	H开	D0	M	L0	DZ40Y	DZ940Y
50	250	160	125	100	16	3	4×φ18	525	240	620	478	24	54
65	265	180	145	120	18	3	4×φ18	570	280	710	560	32	80
80	280	195	160	135	20	3	8×φ18	657	280	780	706	40	126
100	300	215	180	155	20	3	8×φ18	779	320	894	706	55	152
125	325	245	210	185	22	3	8×φ18	779	320	900	706	58	158
150	350	280	240	210	24	3	9×φ23	866	320	1052	736	81	222
200	400	335	295	265	26	3	12×φ23	1208	400	1250	785	220	208
250	450	405	355	320	30	3	12×φ25	1422	450	1445	938	302	456
300	500	560	410	375	30	4	12×φ25	1652	560	1690	953	452	557
350	550	520	470	435	34	4	16×φ25	1842	640	1900	1022	618	888
400	600	580	525	485	36	4	16×φ25	2075	720	2110	1062	863	1122
