闸阀标准系列

Z15W-16T型内螺纹暗杆楔式热锻黄铜闸阀

更新时间 2011-10-22 08:17 阅读

Z15W-16T型内螺纹暗杆楔式热锻黄铜闸阀

主要性能参数

Z15W-16T型内螺纹暗杆楔式热锻黄铜闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	阀杆	填料	手轮
Z15W-16T	16	1.6	≤170	水、汽、油	热锻黄铜	黄铜	聚四氟乙烯	铸铁

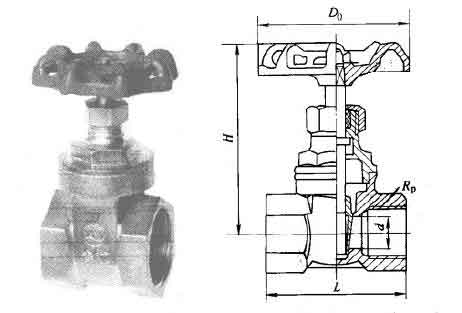

主要外形及结构尺寸

Z15W-16T型内螺纹暗杆楔式热锻黄铜闸阀主要外形及结构尺寸(mm)
DN	DN/in	L	d	H	D0
8	1/4	40	9.5	61.5	45
10	3/8	42	9.5	61.5	45
15	1/2	45	13	73	53
20	3/4	51	17	78	53
25	1	55	21	80	59
32	1 1/4	57	27	95	73
40	1 1/2	60	33	110	73
50	2	71	45	142	80
65	2 1/2	285	56	165	100
80	3	290	68	190	110
100	4	102	90	235	130
