主要性能参数
J11H-10(K)型内螺纹截止阀主要性能参数
|
型号 |
压力级
(K) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖、手轮 |
阀杆、阀瓣、密封圈 |
填料 |
填料压圈 |
|
J11H-10K |
10 |
≤200 |
水、蒸汽、油类 |
可锻铸铁 |
不锈钢 |
柔性石墨 |
粉未冶金 |

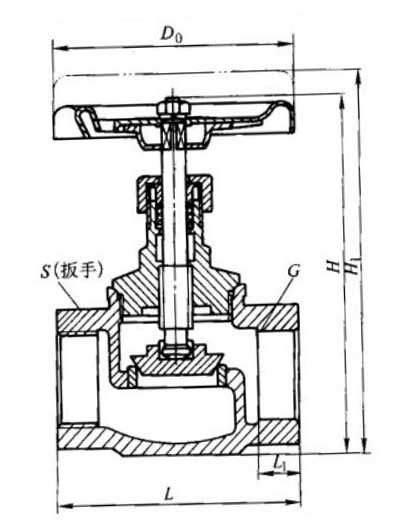

主要外形及结构尺寸
J11H-10(K)型内螺纹截止阀主要外形及结构尺寸（mm)
|
DN |
G/in |
L |
L1 |
S(扳手） |
H |
Do |
重量/kg |
|
15 |
Rc 1/2 |
65 |
12 |
28 |
233 |
65 |
0.51 |
|
20 |
Rc 3/4 |
80 |
15 |
35 |
200 |
80 |
0.82 |
|
25 |
Rc 1 |
90 |
16 |
44 |
149 |
90 |
1.25 |
|
40 |
Rc 1 1/2 |
120 |
20 |
60 |
126 |
120 |
2.55 |
|
50 |
Rc 2 |
140 |
22 |
70 |
112 |
140 |
4.16 |
