主要性能参数
J11H、J11T、J11F、J11W、J11X型PN10、PN16可锻铸铁截止阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖 |
阀瓣 |
阀杆 |
|
J11H-16K |
16 |
1.6 |
0~200 |
水、气、油 |
可锻铸铁 |
黄铜、
可锻铸铁 |
黄铜 |
|
J11H-16 |
16 |
1.6 |
|
J11T-16K |
16 |
1.6 |
|
J11T-16 |
16 |
1.6 |
≤200 |
灰铸铁 |
灰铸铁 |
铬不锈钢 |
|
J11F-16 |
16 |
1.6 |
≤200 |
油品、氨液 |
灰铸铁 |
灰铸铁 |
不锈钢、碳钢 |
|
J11F-16K |
16 |
1.6 |
0~150 |
水、气、油 |
灰铸铁 |
灰铸铁 |
铬不锈钢 |
|
J11W-16 |
16 |
1.6 |
≤200 |
油品、氨液 |
灰铸铁 |
灰铸铁 |
不锈钢、碳钢 |
|
J11W-16K |
16 |
1.6 |
≤100 |
水、气、油 |
可锻铸铁 |
可锻铸铁 |
铬不锈钢 |
|
J11X-10 |
10 |
1.0 |
≤130 |
水、蒸汽 |
灰铸铁 |
灰铸铁 |
不锈钢、碳钢 |
|
J11X-16 |
16 |
1.6 |
0~80 |
水 |
灰铸铁 |
丁腈橡胶 |
铬不锈钢 |

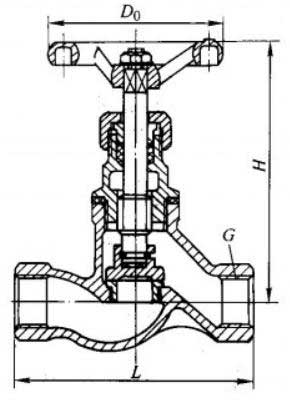

主要外形及结构尺寸
J11H、J11T、J11F、J11W、J11X型PN10、PN16可锻铸铁截止阀主要外形及结构尺寸（mm)
|
DN/mm |
G/in |
L/mm |
H/mm |
Do/mm |
|
15 |
Rp 1/2 |
90 |
112 |
63 |
|
20 |
Rp 3/4 |
100 |
123 |
63 |
|
25 |
Rp 1 |
120 |
132 |
70 |
|
32 |
Rp 1 1/4 |
140 |
152 |
70 |
|
40 |
Rp 1 1/2 |
170 |
165 |
85 |
|
50 |
Rp 2 |
200 |
175 |
105 |
|
65 |
Rp 2 1/2 |
260 |
192 |
105 |
