主要性能参数
J11W-10P、J11W-16P、J11W-16R型内螺纹截止阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖 |
阀瓣、阀杆 |
填料、垫片 |
|
|
J11W-10P |
10 |
1.0 |
≤150 |
弱腐蚀性介质 |
铬镍钛不锈钢铸件 |
铬镍钛不锈钢 |
聚四氟乙烯 |
|
|
J11W-16P |
16 |
1.6 |
|
|
J11W-16R |
腐蚀性介质 |
铬镍钼钛不锈钢铸件 |
铬镍钼钛不锈钢 |
|

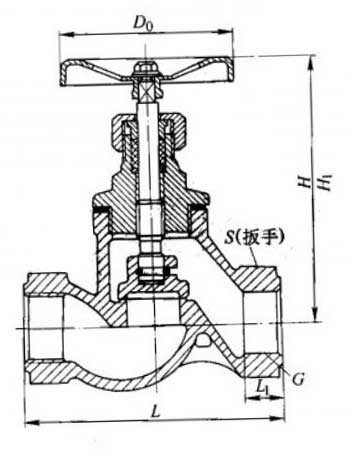

主要外形及结构尺寸
J11W-10P、J11W-16P、J11W-16R型内螺纹截止阀主要外形及结构尺寸（mm)
|
DN |
G/in |
L |
L1 |
S(扳手） |
H |
H1 |
Do |
重量/kg |
|
15 |
Rc 1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
0.8 |
|
20 |
Rc 3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
1.0 |
|
25 |
Rc 1 |
120 |
18 |
46 |
132 |
142 |
80 |
1.6 |
|
32 |
Rc 1 1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
2.3 |
|
40 |
Rc 1 1/2 |
170 |
22 |
65 |
167 |
182 |
100 |
3.5 |
|
50 |
Rc 2 |
200 |
24 |
80 |
182 |
200 |
120 |
5.5 |
