J41Tc型PN63~PN160陶瓷截止阀

更新时间  2014-05-04 10:46 阅读

主要性能参数

J41Tc型PN63~PN160陶瓷截止阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度/℃	适用 介质	材 料
					阀体	阀盖	阀板	阀杆	阀座
J41TC—63C~160	63~160	6.3~16	≤425	水、 油品、 气、酸 液、淸 水	WCB	WCB	WCB +工程陶瓷	2Crl3 25Cr2MoV 1Crl8Ni9Ti	工程陶瓷
J41TC—63V~160V			≤540		12CrIMoV	12CrlMoV	12CrlMoV+工程陶瓷
J41TC—63I~160I					ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工稈陶瓷
J41TC—63P~160P			≤200		ZGlCrl8Ni9Ti	ZGlCrl8Ni9Ti	ZGlCrl8Ni9Ti +工程陶瓷

主要外形及结构尺寸

J41Tc-63型陶瓷截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b-f	f2	z×φd	H	D0	重量/kg
10	170	100	70	50	18-2	4	4×φ 14	198	120	5.7
15	170	105	75	55	18-2	4	4×φ 14	195	140	10
20	190	125	90	68	20-2	4	4×φ 14	228	160	130
25	210	135	100	78	22-2	4	4×φ 18	275	180	14.5
32	230	150	110	82	24-2	4	4×φ 23	325	200	19
40	260	165	125	95	24-3	4	4×φ 23	360	240	25
50	300	175	135	105	26-3	4	4×φ 23	410	280	35
65	340	200	160	130	28-3	4	8×φ 23	450	320	48
80	380	210	170	140	30-3	4	8×φ 23	485	360	56
100	430	250	200	168	32-3	4.5	8×φ 25	537	400	125
125	500	295	240	202	36-3	4.5	8×φ 30	631	400	131
150	550	304	280	240	38-3	4.5	8×φ 34	646	450	157
200	650	405	345	300	44-3	4.5	12×φ 34	813	500	283

J41Tc-100型陶瓷截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b-f	z×φd	H	D0	重量/kg
10	170	100	70	50	20-2	4×φ14	198	120	6
15	170	105	75	55	20-2	4×φ14	202	140	11
20	190	125	90	68	22-2	4×φ18	228	160	13.2
25	210	135	100	78	24-2	4×φ18	250	180	14
32	230	150	110	82	24-2	4×φ23	326	220	15
40	260	165	125	95	26-3	4×φ23	359	240	29
50	300	195	145	112	28-3	4×φ25	414	280	49
65	340	220	170	138	32-3	8×φ25	434	320	65
80	380	230	181	148	34-3	8×φ25	547	400	95
100	430	265	210	172	38-3	8×φ30	621	450	115
125	500	310	250	210	42-3	8×φ34	732	450	149
150	550	350	290	250	46-3	12×φ34	840	500	310
200	650	430	360	312	54-3	12×φ34	925	550	590

J41Tc-160型陶瓷截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b-f	z×φd	H	D0	敢量/kg
15	170	110	75	52	24-2	4×φ18	148	140	12.2
20	190	130	90	62	26-2	4×φ23	156	160	15
25	210	140	100	72	28-2	4×φ23	175	180	17
32	230	165	115	85	30-2	4×φ25	200	200	21.4
40	260	175	125	92	32-3	4×φ27	231	240	32
50	300	215	165	132	36-3	8×φ25	262	250	52
65	340	245	190	152	44-3	8×φ30	303	320	69
80	380	260	205	168	46-3	8×φ30	341	400	98
100	430	300	240	200	48-3	8×φ34	485	450	119

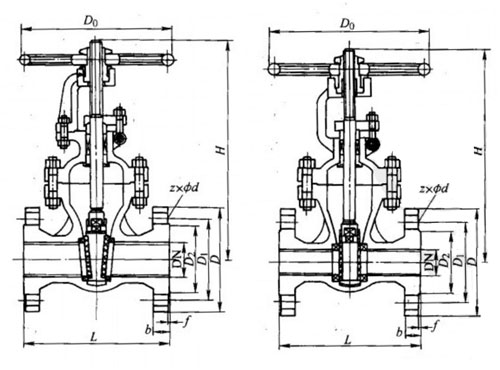

产品外形结构尺寸图
