KJ41W型PN16~PN40法兰连接抗硫截止阀

更新时间  2014-05-06 15:24 阅读

主要性能参数

KJ41W型PN16~PN40法兰连接抗硫截止阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体、阀盖	阀瓣	阀座	阀杆
KJ41W—16S	16	1.19	≤200	硫化氢、 碳氢化合物、 酸碱等 腐蚀性介质	CF3M	铬镍钼钢	铬镍钼钢	铬镍钼钢
		1.03	≤300
		0.99	≤350
		0.96	≤400
KJ41W—25S	25	1.86	≤200
		1.67	≤300
		1.54	≤350
		1.51	≤400
KJ41W—40S	40	2.97	≤200
		2.58	≤300
		2.47	≤350
		2.40	≤400

主要外形及结构尺寸

KJ41W-16型法兰连接抗硫截止阀主要外形及结构尺寸(mm)

DN	L	D	H	重量/kg
40	200	160	293	12.3
50	230	200	330	19
65	290	240	370	23
80	310	240	390	30
100	350	280	415	42
125	400	320	460	63
150	480	360	510	90
200	600	450	700	150

KJ41W-25型法兰连接抗硫截止阀主要外形及结构尺寸(mm)

DN	L	D	H	重量/kg
40	200	160	320	14.6
50	230	200	340	20.2
65	290	240	390	29.4
80	310	280	420	38.2
100	350	320	445	55.3
125	400	360	510	79.1
150	480	400	550	120
200	600	450	710	203.5

KJ41W-40型法兰连接抗硫截止阀主要外形及结构尺寸(mm)

DN	L	D	H	重量/kg
40	200	200	330	15.6
50	230	240	350	21.6
65	290	280	40	31.3
80	310	320	430	40.3
100	350	360	465	58
125	400	400	510	81.9
150	480	450	610	175
200	600	500	710	190

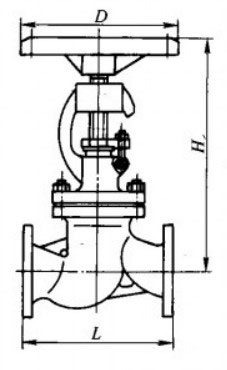

产品外形结构尺寸图
