J41Tc型PN16~PN40陶瓷截止阀

更新时间  2014-04-30 14:07 阅读

主要性能参数

J41Tc型PN16~PN40陶瓷截止阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度/℃	适用 介质	材 料
					阀体	阀盖	阀板	阀杆	阀座
J41TC—16C~40	16~40	1.6~4.0	≤425	水、 油品、 气、酸 液、淸 水	WCB	WCB	WCB +工程陶瓷	2Crl3 25Cr2MoV 1Crl8Ni9Ti	工程陶瓷
J41TC—16V~40V			≤540		12CrIMoV	12CrlMoV	12CrlMoV+工程陶瓷
J41TC—16I~40I					ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工稈陶瓷
J41TC—16P~40P			≤200		ZGlCrl8Ni9Ti	ZGlCrl8Ni9Ti	ZGlCrl8Ni9Ti +工程陶瓷

主要外形及结构尺寸

J41Tc-16型陶瓷截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b-f	z×φd	H	D0	重量/kg
10	130	90	60	40	14-2	4 ×φ14	198	120	4.7
15	130	95	65	45	16-2	4 ×φ14	218	120	5.2
20	150	105	75	55	16-2	4 ×φ14	258	140	7.1
25	160	115	85	65	16-2	4 ×φ14	275	160	7.4
32	180	135	100	78	18-2	4 ×φ18	280	180	8.5
40	200	145	110	85	18-3	4 ×φ18	330	200	12.5
50	230	160	125	100	18-3	4 ×φ18	350	240	14
65	290	180	145	120	18-3	4 ×φ18	355	280	22.5
80	310	195	160	135	20-3	8 ×φ18	400	280	29
100	350	215	180	155	22-3	8 ×φ18	415	320	32.5
125	400	245	210	185	24-3	8 ×φ18	460	360	80
150	480	280	240	210	24-3	8 ×φ23	510	400	93.5
200	600	335	295	265	26-3	12 ×φ23	710	400	180
250	650	405	355	320	30-3	12 ×φ25	786	450	440
300	750	460	410	375	30-4	12 ×φ25	925	500	648

J41Tc-25型陶瓷截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b-f	z×φd	H	D0	重量/kg
10	130	90	60	40	16-2	4×φ14	198	120	4.9
15	130	95	65	45	16-2	4×φ14	218	120	5.4
20	150	105	75	55	16-2	4×φ14	258	140	7
25	160	115	85	65	16-2	4×φ14	275	160	7.4
32	180	135	100	78	18-2	4×φ18	280	180	8.5
40	200	145	110	85	18-3	4×φ18	330	200	12.5
50	230	160	125	100	20-3	4×φ18	350	240	16
65	290	180	145	120	22-3	8×φ18	355	280	25
80	310	195	160	135	22-3	8×φ18	400	280	30
100	350	230	190	160	24-3	8×φ23	415	320	34.5
125	400	270	220	188	28-3	8×φ25	460	360	89
150	480	300	250	218	30-3	8×φ25	510	400	98
200	600	360	310	278	34-3	12×φ25	710	400	180
250	650	425	370	332	36-3	12×φ30	786	450	446
300	750	485	430	390	40-4	16×φ30	925	500	654

J41Tc-40型陶瓷截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b-f	z×φd	H	D0	重量/kg
32	180	135	100	78	18-2	4×φ18	280	180	8.5
40	200	145	110	85	18-3	4×φ18	330	200	12.5
50	230	160	125	100	20-3	4×φ18	350	240	16
65	290	180	145	120	22-3	8×φ18	355	280	25
80	310	195	160	135	22-3	8×φ18	400	280	30
100	350	230	190	160	24-3	8×φ23	415	320	34.5
125	400	270	220	188	28-3	8×φ25	460	360	89
150	480	300	250	218	30-3	8×φ25	510	400	98
200	600	360	310	278	34-3	12×φ25	710	400	180
250	650	425	370	332	36-3	12×φ30	786	450	446
300	750	485	430	390	40-4	16×φ30	925	500	654

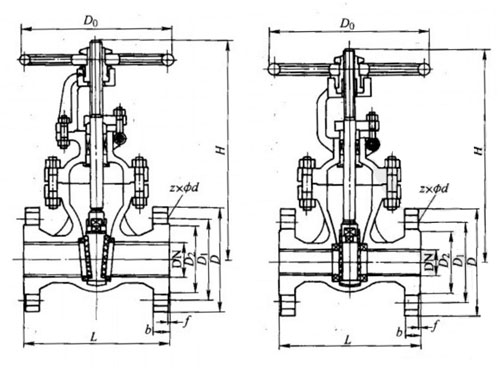

产品外形结构尺寸图
