GJ41W型PN16~PN40隔爆长杆截止阀

主要外形及结构尺寸

GJ41W-16T、GJ41W-25T、GJ41W-40T隔爆长杆截止阀主要外形及结构尺寸(mm)

DN	25	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L	800	800	800	1000	1000	1100	1100	1200	1200	1200	1200	1300	1300	1500	1500
H	﹣	﹣	﹣	﹣	﹣	﹣	﹣	﹣	﹣	958	1023	1106	1106	1195	1320
H1	﹣	﹣	﹣	﹣	﹣	﹣	﹣	﹣	﹣	1100	1170	1280	1300	1435	1590
Do	160	200	200	280	280	320	320	360	450	500	500	500	500	500	500
D01	160	200	200	280	280	320	320	360	450	160	160	200	200	200	200

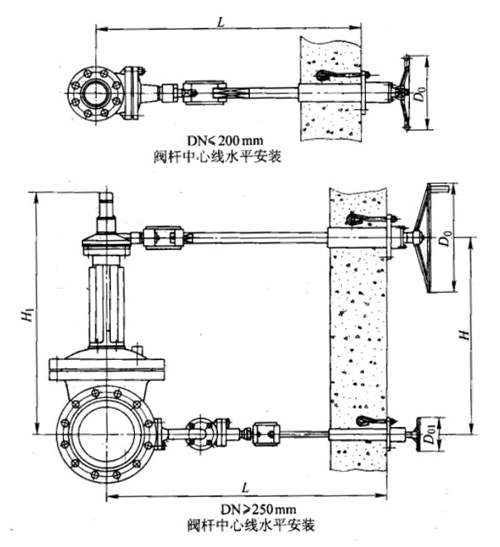

产品外形结构尺寸图
