DJ41Y、DJ41W型PN16~PN40法兰连接低温截止阀

更新时间  2014-04-28 16:58 阅读

主要性能参数

DJ41Y、DJ41W型PN16~PN40法兰连接低温截止阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材 料
					阀体、阀盖	阀瓣、阀座	阀杆
DJ41Y—16	16	1.6	-45	液化天然气、乙烯、 丙烯等低温介质	LCB	铬镍钢+钴铬钨	铬镍钢
DJ41Y—16E					LC3
DJ41Y—16P					CF8
DJ41Y—25	25	2.5	-101		LCB	铬镍钢+钴铬钨	铬镍钢
DJ41Y—25E					LC3
DJ41Y—25P					CF8
DJ41Y—40	40	4.0	-196		LCB	铬镍钢+钴铬钨	铬镍钢
DJ41Y—40E					LC3
DJ41Y—40P					CF8
DJ41W—40P	40	4.0	-196	氧气	不锈钢	不锈钢	不锈钢

主要外形及结构尺寸

DJ41Y、DJ41W型PN16法兰连接低温截止阀主要外形及结构尺寸(mm)

DN	L	D	H
			﹣45℃	﹣101℃	﹣196℃
50	230	280	110	130	170
65	290	280	120	150	190
80	310	320	120	150	190
100	350	360	130	160	200
125	400	400	140	170	220
150	480	450	140	170	220
200	600	560	140	170	220
250	730	640	150	180	240
300	850	640	150	180	240

DJ41Y、DJ41W型PN25法兰连接低温截止阀主要外形及结构尺寸(mm)

DN	L	D	H
			﹣45℃	﹣101℃	﹣196℃
50	230	320	HO	130	170
65	290	320	120	150	190
80	310	360	120	150	190
100	350	400	130	160	200
125	400	450	140	170	220
150	480	560	140	170	220
200	600	640	140	170	220
250	730	700	150	180	240
300	850	700	150	180	240

DJ41Y、DJ41W型PN40法兰连接低温截止阀主要外形及结构尺寸(mm)

DN	L	D	H
			﹣45℃	﹣101℃	﹣196℃
50	230	320	110	130	170
65	290	320	120	150	190
80	310	360	120	150	190
100	350	400	130	160	200
125	400	450	140	170	220
150	.480	560	140	170	220
200	600	640	140	170	220
250	730	700	150	180	240
300	850	700	150	180	240

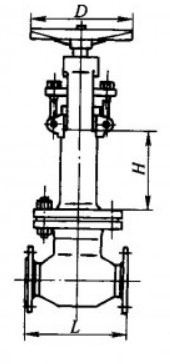

产品外形结构尺寸图
