WJ41Y型PN16~PN63法兰连接铸钢波纹管截止阀

主要性能参数

WJ41Y型PN16~PN63法兰连接铸钢波纹管截止阀主要性能参数

型号	DN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体、阀盖、阀瓣	阀杆	密封面	填料
WJ41Y—16	16	1.6	≤150	易燃、易爆、 有毒、强渗透性、放射性和贵重、高纯介质	碳钢	304、316	堆焊钴铬 钨硬质合金	PTFE
WJ41Y—25	25	2.4
WJ41Y—40	40	4.0
WJ41Y—63	63	6.3
WJ41Y—16P	16	1.6	≤150	易燃、易爆、 有毒、强渗透性、放射性和贵重、高纯介质	铬镍钛不锈钢	304 316	堆焊钴铬 钨硬质合金	PTFE
WJ41Y—25P	25	2.5
WJ41Y—40P	40	4.0
WJ41Y—63P	63	6.3

主要外形及结构尺寸

WJ41Y-16型法兰连接铸钢波纹管截止阀主要外形及结构尺寸(mm)

DN	L	H	D	D1	D2	z ×φd	f	b	W	重量/kg
15	130	208	95	65	46	4×φ14	2	14	120	5.8
20	150	231	105	75	56	4×φ14	2	16	140	7.9
25	160	231	115	85	65	4×φ14	2	16	140	8.2
40	200	317	150	110	84	4×φ18	2	18	200	13.8
50	230	317	165	125	99	4×φ18	3	20	200	15.4
65	290	331	185	145	118	8×φ18	3	20	240	25
80	310	402	200	160	132	8×φ18	3	20	240	32
100	350	416	220	180	156	8×φ18	3	22	320	36
150	480	525	285	240	211	8×φ22	3	24	360	103
200	600	611	340	295	266	12×φ22	3	24	500	198
250	622	750	405	311	319	12×φ26	3	26	640	498

WJ41Y-25型法兰连接铸钢波纹管截止阀主要外形及结构尺寸(mm)

DN	L	H	D	D1	D2	D4	z×φd	f	b	W	重量/kg
15	130	208	95	65	46	40	4×φ14	2	16	120	6
20	150	231	105	75	56	56	4×φ14	2	16	140	7.8
25	160	231	115	85	65	58	4×φ14	2	16	140	8.2
40	200	317	150	110	84	76	4×φ18	2	18	200	13.8
50	230	317	165	125	99	88	4×φ18	3	20	200	17.6
65	290	331	185	145	118	110	8×φ18	3	22	240	27.2
80	310	402	200	160	132	121	8×φ18	3	22	240	33
100	350	416	235	190	136	150	8×φ26	3	24	320	38
150	480	525	300	250	211	204	8×φ26	3	30	360	108
200	600	736	360	310	274	260	12×φ26	3	30	800	198
250	622	825	425	370	330	313	12×φ30	3	32	900	490

WJ41Y-40型法兰连接铸钢波纹管截止阀主要外形及结构尺寸(mm)

DN	L	H	D	D1	D2	D4	z×φd	f	b	W	重量/kg
15	130	212	95	65	46	40	4×φ14	2	16	120	6.2
20	150	262	105	75	56	51	4×φ14	2	16	160	7.8
25	160	262	115	85	76	58	4×φ14	2	16	160	9.6
40	200	370	150	110	84	76	4×φ18	3	18	200	18
50	230	394	165	125	99	88	4×φ18	3	20	200	26.4
65	290	451	185	145	118	no	8×φ18	3	22	280	36
80	310	451	200	160	132	121	8×φ18	3	22	280	48.4
100	350	480	235	190	156	150	8×φ22	3	24	320	66.6
150	480	615	300	250	211	204	8×φ26	3	32	500	108
200	600	658	375	320	284	260	12×φ30	3	34	560	209
250	622	916	450	385	345	313	12×φ33	3	38	720	330

WJ41Y-63型法兰连接铸钢波纹管截止阀主要外形及结构尺寸(mm)

DN	L	H	D	D1	D2	D4	z×φd	f	b	W	重量/kg
15	210	202	105	75	47	40	4×φ14	2	18	120	11
20	230	228	130	90	58	51	4×φ18	2	20	160	14
25	230	228	140	100	68	58	4×φ18	2	22	160	16
40	260	345	170	125	88	76	4×φ23	3	24	200	27.5
50	300	396	180	135	102	88	4×φ23	3	26	200	38.5
65	340	451	205	160	122	no	8×φ23	3	28	280	53
80	380	451	215	170	133	121	8×φ23	3	30	280	61
100	430	465	250	200	158	150	8×φ25	3	32	320	137
150	550	615	345	280	212	204	8×φ34	3	38	500	173
200	650	722	415	345	285	260	12×φ36	3	44	800	311
250	775	856	470	400	345	313	12×φ36	3	48	900	450

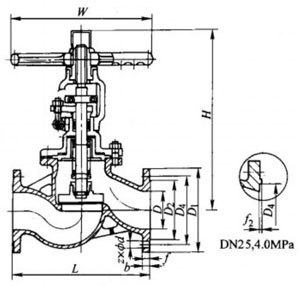

产品外形结构尺寸图
