WJ41H、WJ41W型PN16~ PN40波纹管截止阀

主要性能参数

WJ41H、WJ41W型PN16~ PN40波纹管截止阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质	阀体、阀盖、阀板	阀杆	密封面	填料	波纹管
WJ41H—16C	16	1.6	≤425	无腐蚀性介质	碳素钢	铬不锈钢	铬不锈钢或碳钢 堆焊硬质合金	柔性石墨 或夹不锈钢丝柔性石墨	奥氏体不锈钢
WJ41H—25	25	2.5
WJ41H—40	40	4.0
WJ41W—16P	16	1.6	≤150 (保温夹套）	腐蚀性介质	铬镍钛 不锈钢	铬镍钛 不锈钢	铬镍钛不锈钢	柔性石墨或夹不诱钢丝柔性石墨	奥氏体不锈钢
WJ41W—25P	25	2.5
WJ41W—40P	40	4

主要外形及结构尺寸

WJ41H—16C、WJ41W—16P波纹管截止阀主要外形及结构尺寸(mm)

DN	H	w	L	b	d	G	C	D	z×φd1
15	305	120	130	14	15	46	65	95	4×φ14
20	308	120	150	16	20	56	105	105	4×φ14
25	335	140	160	16	25	65	85	115	4×φ14
32	348	140	180	18	32	76	100	.140	4×φ18
40	386	200	200	18	40	84	110	150	4×φ18
50	395	200	230	20	50	99	125	165	4×φ18
65	468	250	290	20	65	118	145	185	4×φ18
80	495	250	310	20	80	132	160	200	8×φ18
100	311	300	350	22	100	156	180	220	8×φ18
125	549	350	400	22	125	184	210	250	8×φ18
150	617	500	480	24	150	211	240	285	8×φ22
200	677	560	600	24	200	266	295	340	12×φ22
250	951	650	730	26	254	319	355	405	12×φ26

WJ41H—25、WJ41W—25P波纹管截止阀主要外形及结构尺寸(mm)

DN	H	w	L	b	d	G	C	D	z×φd1
15	305	120	130	14	15	46	65	95	4×φ14
20	308	120	150	16	20	56	75	105	4×φ14
25	335	140	160	16	25	65	85	115	4×φ14
32	348	140	180	18	32	76	100	140	4×φ18
40	386	200	200	18	40	84	110	150	4×φ18
50	395	200	230	20	50	99	125	165	4×φ18
80	477	250	310	24	80	132	160	200	8×φ18
100	495	350	350	24	100	156	190	235	8×φ22
125	560	450	400	26	125	184	220	270	8×φ26
150	605	600	480	28	150	211	250	300	8×φ26
200	677	560	600	30	200	274	310	360	12×φ26
250	997	650	730	32	250	330	370	425	12×φ30
300	1130	700	850	34	300	389	430	485	16×φ30

WJ41H—40、WJ41W—40P波纹管截止阀主要外形及结构尺寸(mm)

DN	H	w	L	b	d	G	C	D	z×φd1
15	305	120	130	14	15	46	65	95	4×φ14
20	308	120	150	16	20	56	75	105	4×φ14
25	335	140	160	16	25	65	85	115	4×φ14
32	348	140	180	18	32	76	100	140	4×φ18
40	403	200	200	18	40	84	110	150	4×φ18
50	433	200	230	20	50	99	125	165	4×φ18
80	477	250	310	24	80	132	160	200	8×φ18
100	551	350	350	24	100	156	190	235	8×φ22
150	831	600	480	28	150	211	250	300	8×φ26

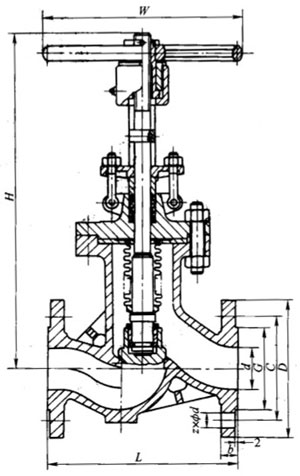

产品外形结构尺寸图
