J41H、J41Y、J41W、J41F、J41N型PN63~ PN160法兰式钢制截止阀

主要性能参数

J41H、J41Y、J41W、J41F、J41N型PN6.3~ PN16.0法兰式钢制截止阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体、阀盖	阀杆	密封面	填料
J41H-63C~160C	6.3~160	6.3~16.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨、 柔性石墨、 聚四氟乙烯
J41Y-63C~160C							堆焊硬基合金
J41W-63F~160P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	本体材料
J41Y-63P~160P
							堆焊硬质合金
J41W-63R~160R				腐蚀性介质	铬镍钼钛不锈钢	铬镍铂钛不锈钢	本体材料
J41Y-63R~160R
							堆焊硬基合金
J41W-63I~160I			≤550	油品、蒸汽	铬钼合金钢	铬钥合金钢	本体材料
J41Y-63I~160I							堆焊硬质合金

主要外形及结构尺寸

J41H、J41Y、J41W、J41F、J41N型PN63法兰式钢制截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	Do	重量/kg
15	170	105	75	55	18	4×φ14	148	100	5
20	190	125	90	68	20	4×φ18	150	100	6
25	210	135	100	78	22	4×φ18	175	120	8
32	230	150	110	82	24	4×φ23	200	140	11
40	260	165	125	95	24	4×φ23	231	160	14
50	300	175	135	105	26	4×φ23	262	180	18
65	340	200	160	130	28	8×φ23	450	320	48
80	380	210	170	140	30	8×φ23	485	360	56
100	430	250	200	168	32	8×φ25	537	400	75
150	550	340	280	240	38	8×φ34	646	450	175

J41H、J41Y、J41W、J41F、J41N型PN100法兰式钢制截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	Do	重量/kg
10	170	100	70	50	20	4×φ14	—	100	5.7
15	170	105	75	55	20	4×φ14	195	120	10
20	190	125	90	68	22	4×φ18	228	120	13.5
25	210	135	100	78	24	4×φ18	250	160	14
32	230	150	110	82	24	4×φ23	326	200	14.3
40	260	165	125	95	26	4×φ23	359	240	29.5
50	300	195	145	112	28	4×φ25	414	280	48.5
65	340	220	170	138	32	8×φ25	434	320	65
80	380	230	180	148	34	8×φ25	547	400	92
100	430	265	210	172	38	8×φ30	621	450	107
125	500	310	250	210	42	8×φ34	—	—	—
150	550	350	290	250	46	12×φ34	840	—	310
200	650	430	360	312	54	12×φ41	925	—	590
250	775	500	430	382	60	12×φ41	1015	—	850
300	900	585	500	442	70	12×φ48	1200	—	1040

J41H、J41Y、J41W、J41F、J41N型PN160法兰式钢制截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	Do	重量/kg
15	170	110	75	52	24	4×φ18	148	156	4.64
20	190	130	90	62	26	4×φ23	156	161	7.42
25	210	140	100	72	28	4×φ23	175	187	10.1
32	230	165	115	85	30	4×φ25	200	214	12.3
40	260	175	125	92	32	4×φ27	231	252	15.2
50	300	215	165	132	36	8×φ25	262	291	29.7

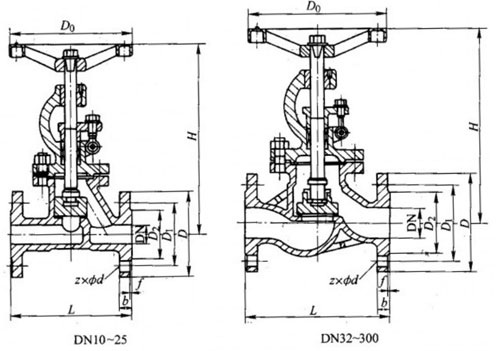

产品外形结构尺寸图
