J41T、J41H、J41X、J41W、J41F型PN10、PN16黄铜截止阀

主要性能参数

J41T、J41H、J41X、J41W、J41F型PN10、PN16黄铜截止阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、阀盖、阀瓣、阀杆	填料	手轮
J41X-10T	10	1.0	≤130	水、蒸汽	黄铜	—	—
J41T-16T	16	1.6	≤200	油品、氣液	黄铜	—	—
J41H-16T
J4IW-16T	16	1.6	≤150	水、气、油	黄铜	聚四氟乙烯	铸铁
J41F-16T	16	1.6	-20≤t≤110		黄铜不锈钢		—

主要外形及结构尺寸

J41T、J41H、J41X、J41W、J41F型PN10、PN16黄铜截止阀主要外形及结构尺寸(mm)

DN	L	D	H	Do
15	80	95	79.5	55
20	90	105	86.5	60
25	100	115	94	72
32	110	140	114	80
40	135	150	132	100
50	216	165	183	130
65	236	185	197	180
80	280	200	275	200
100	335	220	325	240
125	400	250	336	240
150	480	285	379	280
200	630	340	442	320

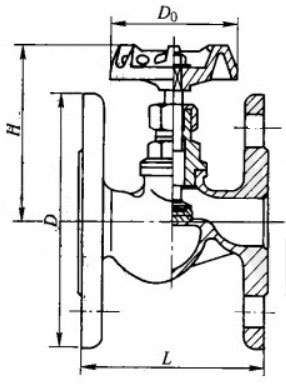

产品外形结构尺寸图
