主要性能参数

D341X-10型蜗杆传动铁制蝶阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	D341X-10型蜗杆传动铁制蝶阀材料
					阀体、蝶阀	阀杆	密封面	填料
D341X—I0	10	1.0	<50	水	灰铸铁	不锈钢	阀体：铸铜 蝶钣：橡胶	NBR

主要外形及结构尺寸

D341X-10型蜗杆传动铁制蝶阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	H	H1	D0	z-φd	重量/kg
150	140	280	240	212	26	316	189	200	8-φ23	50
200	152	335	295	268	28	402	235	320	8-φ23	62
250	250	390	350	320	28	430	269	320	12-φ23	no
300	270	440	400	370	28	445	288	320	12-φ23	150
350	290	500	460	430	30	467	297	320	16-φ23	240
400	310	565	515	482	32	538	352	450	16-φ25	325
450	330	615	565	532	32	563	380	450	20-φ25	390
500	350	675	620	585	34	590	395	450	20-φ25	500
600	390	780	725	685	36	710	445	450	24-φ30	618
700	430	895	H40	800	40	770	510	600	24-φ30	645
800	470	1010	950	905	44	840	600	600	24-φ34	1080
900	510	II10	1050	1005	46	926	660	600	28-φ34	1150
1000	550	1220	1160	1110	50	998	740	600	28-φ34	1475

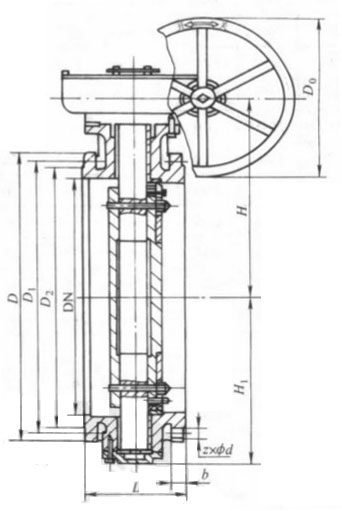

产品外形结构尺寸图
