主要性能参数
Dx7K41X型PN0.25~l.0MPa蓄能罐式液控缓闭止回蝶阀主要性能参数
|
型号 |
公称压力 PN/MPa |
试验压力/MPa |
适用温度 /℃ |
适用介质 |
|
壳体试验 |
密封试验 |
|
Dx7k41X-2.5 |
0.25 |
0.38 |
0.28 |
≤65 |
水 |
|
Dx7k41X-6 |
0.6 |
0.9 |
0.66 |
|
Dx7k41X-10 |
1.0 |
1.5 |
1.1 |
|
|
阀门公称通径 |
|
DN≤1200 |
DN≥1400 |
|
开阀时间/s |
10~60可调 |
15~60可调 |
|
关阀时间/s |
快关 |
1.2~25可调 |
2-30可调 |
|
慢关 |
2~60可调 |
4~60可调 |
|
关阀角度(°) |
快关 |
65± 10可调 |
|
慢关 |
25 ± 10可调 |
主要零部件材料
Dx7K41X型PN0.25~l.0MPa蓄能罐式液控缓闭止回蝶阀主要零部件材料
|
型号 |
阀体 |
蝶板 |
蝶板密封圈 |
阀杆 |
阀座 |
填料 |
|
零件名称 |
灰铸铁 |
球墨铸铁 |
丁腈橡胶 |
铬不锈钢 |
铜合金 |
0形橡胶圈 |
主要外形及结构尺寸
Dx7K41X-10型蓄能罐式液控缓闭止回蝶阀主要外形及结构尺寸(mm)
公称通径
DN/mm |
D |
D1 |
D2 |
b |
Z-φd |
L3 |
L4 |
B2 |
B3 |
B4 |
H1 |
H2 |
H3 |
|
500 |
670 |
585 |
620 |
30 |
20-φ25 |
345 |
10J0 |
350 |
285 |
760 |
675 |
750 |
1300 |
|
600 |
780 |
685 |
725 |
36 |
20-φ30 |
414 |
1055 |
290 |
285 |
760 |
675 |
750 |
1300 |
|
700 |
895 |
800 |
840 |
40 |
24-φ30 |
530 |
1070 |
229 |
315 |
805 |
885 |
820 |
1300 |
|
800 |
1010 |
905 |
950 |
44 |
24-φ34 |
602 |
1130 |
241 |
315 |
805 |
885 |
820 |
1300 |
|
900 |
1110 |
1005 |
1050 |
46 |
28-φ34 |
665 |
1180 |
241 |
315 |
825 |
885 |
820 |
1300 |
|
1000 |
1220 |
1115 |
1160 |
50 |
32-φ40 |
735 |
1240 |
3()0 |
355 |
885 |
925 |
890 |
1300 |
|
1200 |
1455 |
1328 |
1380 |
56 |
36-φ43 |
875 |
1250 |
350 |
355 |
885 |
935 |
890 |
1500 |
注：以上为Dx7K41X-10型蓄能罐式液控缓闭止回蝶阀主要外形及结构尺寸，如需Dx7K41X-2.5型蓄能罐式液控缓闭止回蝶阀主要外形及结构尺寸、Dx7K41X-6型蓄能罐式液控缓闭止回蝶阀主要外形及结构尺寸请来电咨询。

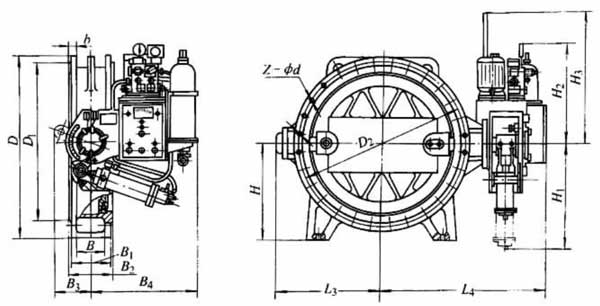

产品外形结构尺寸图
