D341X型PN10、PN16法兰连接蜗杆传动蝶阀

更新时间 2017-01-05 20:54 阅读

主要性能参数

D341X型PN10、PN16法兰连接蜗杆传动蝶阀主要性能参数
蝶阀型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	D341X型PN10、PN16法兰连接蜗杆传动蝶阀材料
					阀体	阀座	阀杆、蜗杆	阀板	衬套	O形圈
D341X-10	10	1.0	≤135	蒸汽、水、油品、弱酸、碱	灰铸铁	丁睛橡胶	2Crl3	球墨铸铁	铸铁青铜	丁睛橡胶
D341X-10Q	10	1.0			球墨铸铁
D341X-10C	10	1.0			WCB
D341X-16	16	1.6			灰铸铁
D341X-106Q	16	1.6			球墨铸铁
D341X-16C	16	1.6			WCB

主要外形及结构尺寸

D341X型PN10、PN16法兰连接蜗杆传动蝶阀主要外形及结构尺寸(mm)
DN	DN /in	L		H1	H	L1	L2	PN10			PN16
DN	DN /in	短	长	H1	H	L1	L2	D	φ	z×φd	D	φ	z×φd
80	3	114	180	102	540	122	185	200	160	8×φ7.5	200	160	8×φ7.5
100	4	127	190	112	558	122	185	220	180	8×φ7.5	220	180	8×φ7.5
125	5	140	200	128	610	122	185	250	210	8×φ7.5	250	210	8×φ7.5
150	6	140	210	145	730	122	185	285	240	8×φ22	285	240	8×φ22
200	8	152	230	185	825	122	185	340	295	8×φ22	340	295	12×φ22
250	10	165	250	220	895	122	185	395	350	12×φ22	405	355	12×φ26
300	12	178	270	250	960	155	290	445	400	12×φ22	460	410	12×φ26
350	14	190	290	280	1020	155	290	505	460	16×φ22	520	470	16×φ26
400	16	216	310	316	1125	155	290	565	515	16×φ26	580	525	16×φ30
450	18	222	330	344	1180	155	290	615	565	20×φ26	640	585	20×φ30
500	20	229	350	370	1265	155	290	670	620	20×φ26	715	650	20×φ33
600	24	267	390	440	1465	155	290	780	725	20×φ30	840	770	20×φ36
700	28	292	430	505	1560	155	290	895	840	24×φ33	910	840	24×φ36
800	32	318	470	570	1635	248	600	1015	950	24×φ33	1025	950	24×φ39
900	36	330	510	630	1765	248	600	1115	1050	28×φ33	1125	1050	28×φ39
1000	40	410	550	690	1890	248	600	1230	1160	28×φ36	1255	1170	28×φ42
1200	48	470	630	820	2255	248	600	1455	13S0	32×φ39	1485	1390	32×φ48
1400	56	530	710	950	2495	368	655	1675	1590	32×φ42	1685	1590	36×φ48
1600	64	600	790	1100	2880	368	655	1915	1820	40×φ48	1930	1820	40×φ56

产品外形结构尺寸图

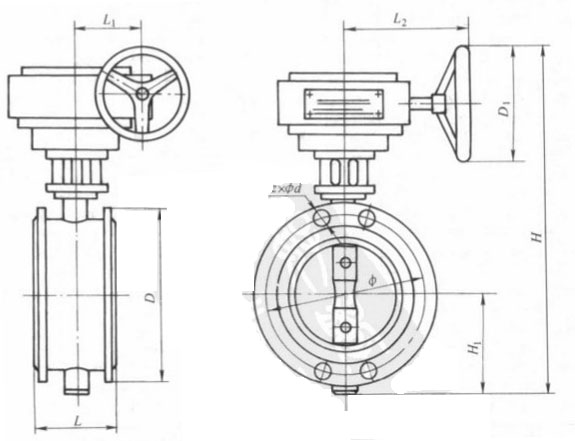

D341X型PN10、PN16法兰连接蜗杆传动蝶阀主要外形及结构尺寸图
