主要性能参数
KD741X-6、KD741X-10型重锤式液控缓闭止回蝶阀主要性能参数
型号 |
公称压力 PN/MPa |
试验压力/MPa |
适用温度 /℃ |
适用介质 |
壳体试验 |
密封试验 |
KD741X-6 |
0.6 |
0.9 |
0.66 |
≤65 |
水 |
KD741X-10 |
1.0 |
1.5 |
1.1 |
|
|
主要零部件材料
KD741X-6、KD741X-10型重锤式液控缓闭止回蝶阀主要零部件材料
型号 |
阀体 |
蝶板 |
蝶板密封圈 |
阀杆 |
阀座 |
填料 |
零件名称 |
灰铸铁 |
球墨铸铁 |
丁腈橡胶 |
铬不锈钢 |
铜合金 |
0形橡胶圈 |
主要外形及结构尺寸
KD741X-10型重锤式液控缓闭止回蝶阀主要外形及结构尺寸(mm)
公称通径
DN/mm
|
L |
D |
D1 |
D2 |
B |
Z-φd |
B1 |
B2 |
H |
H1 |
H2 |
重量/kg |
600 |
390 |
780 |
725 |
685 |
36 |
20-φ30 |
480 |
910 |
418 |
1010 |
1350 |
1800 |
700 |
430 |
895 |
840 |
800 |
40 |
24-φ30 |
570 |
834 |
480 |
1010 |
1350 |
2100 |
800 |
470 |
1010 |
950 |
905 |
44 |
24-φ34 |
595 |
910 |
520 |
1010 |
1350 |
2600 |
900 |
510 |
1110 |
1050 |
1005 |
46 |
28-φ34 |
675 |
940 |
615 |
1010 |
1540 |
2800 |
1000 |
550 |
1220 |
1160 |
1115 |
50 |
32-φ40 |
740 |
1300 |
650 |
1010 |
1540 |
3820 |
1200 |
470 |
1455 |
1380 |
1328 |
56 |
36-φ43 |
R840 |
1460 |
750 |
1160 |
1780 |
4300 |
1400 |
530 |
1675 |
1590 |
1530 |
62 |
40-φ34 |
975 |
1550 |
860 |
1160 |
1780 |
5220 |
1600 |
600 |
1915 |
1820 |
1750 |
68 |
44-φ49 |
1113 |
1690 |
970 |
1160 |
1950 |
7480 |
1800 |
670 |
2115 |
2020 |
1950 |
70 |
48-φ49 |
1263 |
1910 |
1085 |
1160 |
1950 |
9540 |
注:以上为KD741X-10型重锤式液控缓闭止回蝶阀主要外形及结构尺寸,如需KD741X-6型重锤式液控缓闭止回蝶阀主要外形及结构尺寸请来电咨询。

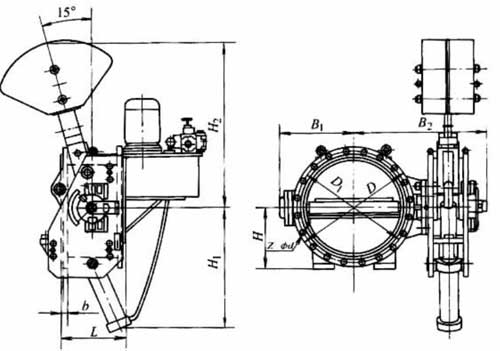

产品外形结构尺寸图
