主要性能参数

FSD643X-10型气动粉体专用蝶阀主要性能参数

型号	公称压力 PN/Mpa	试验压力/MPa		适用温度 /℃	适用介质
		壳体试验	密封试验
FsD643X-10	1.0	1.5	1.1	≤120 根据橡胶品种	灰、粉尘空气混合物、 渣水混合物等

主要零部件材料

FSD643X-10型粉体专用蝶阀主要零部件材料

零件名称	阀体	蝶板	阀杆	阀座	填料
材料	灰铸铁	球墨铸铁（表面处理）	2Crl3	NBR	V形密封圈

主要外形及结构尺寸

FSD643X-10型粉体专用蝶阀主要外形及结构尺寸(mm)

DN	D	D1	D2	Z-φd	b	L	L1	L2	H	H1	H2
50	165	125	102	4-φ18	20	203	190	102	286	70	130
65	185	145	122	4-φ18	20	203	190	102	306	100	150
80	200	160	133	8-φ18	22	203	190	102	331	120	175
100	220	180	158	8-φ18	24	127	190	116	378	135	205
125	250	210	184	8-φ18	26	140	190	116	395	145	205
150	285	240	212	8-φ23	26	267	197	140	432	156	235
200	340	295	268	8-φ23	28	250	197	140	524	186	327
250	395	350	320	12-φ23	28	250	280	220	650	215	370
300	445	400	370	12-φ23	28	270	280	220	680	263	400
350	505	460	430	16-φ23	30	290	406	280	821	298	470
400	565	515	482	16-φ26	32	310	406	280	866	335	515

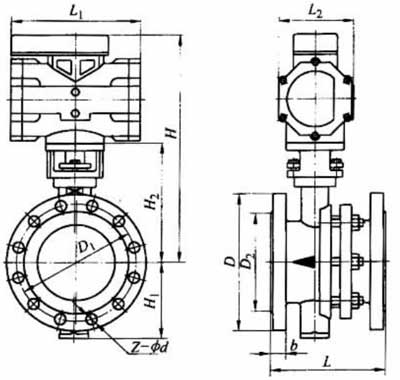

产品外形结构尺寸图
