主要性能参数

FsD943X-10型电动粉体专用蝶阀主要性能参数

型号	公称压力 PN/Mpa	试验压力/MPa		适用温度 /℃	适用介质
		壳体试验	密封试验
FsD943X-10	1.0	1.5	1.1	≤120 根据橡胶品种	灰、粉尘空气混合物、 渣水混合物等

主要零部件材料

FsD943X-10型电动粉体专用蝶阀主要零部件材料

零件名称	阀体	蝶板	阀杆	阀座	填料
材料	灰铸铁	球墨铸铁（表面处理）	2Crl3	NBR	V形密封圈

主要外形及结构尺寸

FsD943X-10型电动粉体专用蝶阀主要外形及结构尺寸(mm)

DN	D	D1	D2	Z-φd	b	L	L1	H	H1	H2	φ
50	165	125	102	4-φ18	20	203	126	385	70	130	200
65	185	145	122	4-φ18	20	203	126	405	100	150	200
HO	200	160	133	8-φ18	22	203	126	430	120	175	200
100	220	180	158	8-φ18	24	127	126	460	135	205	200
125	250	210	184	8-φ18	26	140	126	460	145	205	200
150	285	240	212	8-φ23	26	267	126	490	156	235	200
200	340	295	268	8-φ23	28	250	126	582	186	327	200
250	395	350	320	12-φ23	28	250	175	672	215	370	300
300	445	400	370	12-φ23	28	270	175	702	263	400	300
350	505	460	430	16-φ23	30	290	207	757	298	470	360
400	565	515	482	16-φ26	32	310	207	802	335	515	360

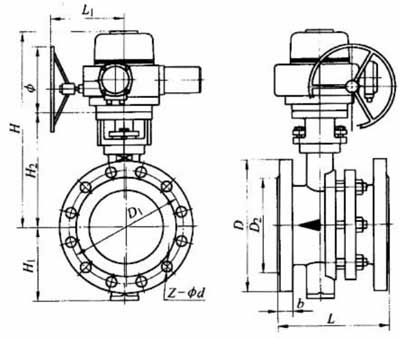

产品外形结构尺寸图
