主要性能参数
FsD43X-10、FsD343X-10型粉体专用蝶阀主要性能参数
|
型号 |
公称压力
PN/Mpa |
试验压力/MPa |
适用温度
/℃ |
适用介质 |
|
壳体试验 |
密封试验 |
FsD43X-10
FsD343X-10 |
1.0 |
1.5 |
1.1 |
≤120
根据橡胶品种 |
灰、粉尘空气混合物、
渣水混合物等
|
主要零部件材料
FsD43X-10、FsD343X-10型粉体专用蝶阀主要零部件材料
|
零件名称 |
阀体 |
蝶板 |
阀杆 |
阀座 |
填料 |
|
材料 |
灰铸铁 |
球墨铸铁（表面处理） |
2Crl3 |
NBR |
V形密封圈 |
主要外形及结构尺寸
FsD43X-10、FsD343X-10型粉体专用蝶阀主要外形及结构尺寸(mm)
|
DN |
D |
D1 |
D2 |
Z-φd |
b |
L |
L1 |
H1 |
H2 |
φ |
|
50 |
165 |
125 |
102 |
4-φ18 |
20 |
203 |
190 |
70 |
130 |
120 |
|
65 |
185 |
145 |
122 |
4-φ18 |
20 |
203 |
190 |
100 |
ISO |
120 |
|
80 |
200 |
160 |
133 |
8-φ18 |
22 |
203 |
190 |
120 |
175 |
120 |
|
100 |
220 |
180 |
158 |
8-φ18 |
24 |
127 |
290 |
135 |
205 |
150 |
|
125 |
250 |
210 |
184 |
8-φ18 |
26 |
140 |
290 |
145 |
205 |
150 |
|
150 |
285 |
240 |
212 |
8-φ23 |
26 |
267 |
375 |
156 |
235 |
250 |
|
200 |
340 |
295 |
268 |
8-φ23 |
28 |
250 |
150 |
186 |
327 |
250 |
|
250 |
395 |
350 |
320 |
12-φ23 |
28 |
250 |
190 |
215 |
370 |
300 |
|
300 |
445 |
400 |
370 |
12-φ23 |
28 |
270 |
190 |
263 |
400 |
300 |
|
350 |
505 |
460 |
430 |
16-φ23 |
30 |
290 |
230 |
298 |
470 |
420 |
|
400 |
565 |
515 |
482 |
16-φ26 |
32 |
310 |
230 |
335 |
515 |
420 |
注：以上为FsD343X-10型粉体专用蝶阀主要外形及结构尺寸，如需FsD43X-10型粉体专用蝶阀主要外形及结构尺寸请来电咨询。

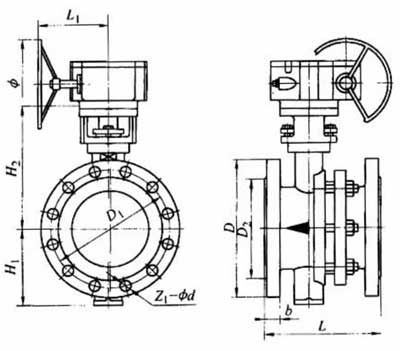

产品外形结构尺寸图
