主要性能参数
F504D-10、F504D-16型电动美式蝶阀主要性能参数
|
型号 |
公称压力
PN/MPa |
试验压力/MPa |
适用介质 |
适用温度
/℃ |
|
壳体试验 |
密封试验 |
≤65 |
|
F504D-10 |
1.0 |
1.5 |
1.1 |
水、油品等 |
|
FS04D-16 |
1.6 |
2.4 |
1.76 |
主要零部件材料
F504D-10、F504D-16型电动美式蝶阀主要零部件材料
|
零件名称 |
阀体 |
蝶板 |
蝶板密封面 |
密封圈 |
阀杆 |
|
材料 |
灰铸铁
球墨铸铁 |
球墨铸铁 |
镀铬/不锈钢 |
丁腈橡胶 |
2Crl3 |
主要外形及结构尺寸
F504D-16型电动美式蝶阀主要外形及结构尺寸(mm)
公称通径
DN/mm |
L |
D |
D1 |
D2 |
Z-φd |
b |
M |
L1 |
L2 |
L3 |
H |
H |
重量/kg |
|
100 |
127 |
220 |
180 |
156 |
8-φ19 |
24 |
/ |
333 |
420 |
253 |
420 |
130 |
31 |
|
150 |
127 |
285 |
240 |
211 |
8-φ23 |
26 |
/ |
333 |
420 |
253 |
450 |
165 |
43 |
|
200 |
340 |
295 |
266 |
12-φ23 |
26 |
/ |
410 |
552 |
330 |
490 |
190 |
64 |
|
250 |
203 |
405 |
355 |
319 |
12-φ28 |
28 |
/ |
410 |
552 |
330 |
560 |
214 |
113 |
|
300 |
203 |
460 |
410 |
370 |
12-φ28 |
28 |
/ |
410 |
552 |
330 |
652 |
240 |
142 |
|
350 |
203 |
520 |
470 |
429 |
16-φ28 |
30 |
/ |
410 |
552 |
330 |
690 |
270 |
171 |
|
400 |
203 |
580 |
525 |
480 |
16-φ31 |
32 |
/ |
410 |
552 |
330 |
747 |
300 |
225 |
|
450 |
203 |
640 |
585 |
548 |
16-φ31 |
32 |
M27 |
410 |
552 |
330 |
805 |
330 |
258 |
|
500 |
203 |
715 |
650 |
609 |
16-φ34 |
34 |
M30 |
473 |
625 |
365 |
865 |
350 |
314 |
|
60() |
203 |
840 |
770 |
720 |
16-φ37 |
36 |
M33 |
473 |
625 |
365 |
905 |
405 |
396 |
注：以上为F504D-16型电动美式蝶阀主要外形及结构尺寸，如需F504D-10型电动美式蝶阀主要外形及结构尺寸请来电咨询。

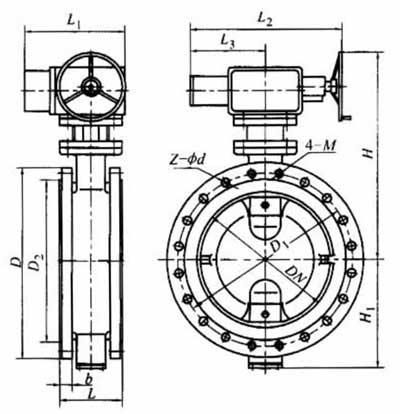

产品外形结构尺寸图
