主要性能参数
F504B、DF504B型PN1.0~1.6MPa蜗杆传动美式蝶阀主要性能参数
|
型号 |
公称压力
PN/MPa |
试验压力/MPa |
适用介质 |
适用温度
/℃ |
|
壳体试验 |
密封试验 |
≤80 |
F504B-10
DF504B-10 |
1.0 |
1.5 |
1.1 |
水、油品等 |
F504B-16
DF504B-16 |
1.6 |
2.4 |
1.76 |
主要零部件材料
F504B、DF504B型PN1.0~1.6MPa蜗杆传动美式蝶阀主要零部件材料
|
零件名称 |
阀体 |
蝶板 |
蝶板密封面 |
密封圈 |
阀杆 |
|
材料 |
灰铸铁
球墨铸铁 |
球墨帱铁 |
镀铬/不锈钢 |
丁睛橡胶 |
2Crl3 |
主要外形及结构尺寸
F504B-16、DF504B-16型蜗杆传动美式蝶阀主要外形及结构尺寸(mm)
公称通径
DN/mm |
L |
D |
D1 |
D2 |
Z-φd |
b |
M |
l1 |
L2 |
L2 |
H |
H1 |
重量/kg |
|
100 |
127 |
220 |
180 |
156 |
8-φ19 |
24 |
/ |
170 |
70 |
200 |
280 |
130 |
29 |
|
150 |
127 |
285 |
240 |
211 |
8-φ23 |
26 |
/ |
170 |
70 |
200 |
367 |
165 |
40 |
|
200 |
152 |
340 |
295 |
266 |
12-φ23 |
26 |
/ |
170 |
70 |
200 |
424 |
190 |
55 |
|
250 |
203 |
405 |
355 |
319 |
12-φ28 |
2« |
/ |
210 |
88 |
250 |
481 |
214 |
81 |
|
300 |
203 |
460 |
410 |
370 |
12-φ28 |
28 |
/ |
210 |
88 |
250 |
546 |
240 |
110 |
|
350 |
203 |
520 |
470 |
429 |
16-φ28 |
30 |
/ |
210 |
K8 |
250 |
605 |
270 |
139 |
|
400 |
203 |
580 |
525 |
480 |
16-φ31 |
32 |
/ |
280 |
100 |
320 |
678 |
300 |
173 |
|
450 |
203 |
640 |
585 |
548 |
16-φ31 |
32 |
M27 |
280 |
100 |
320 |
725 |
330 |
206 |
|
500 |
203 |
715 |
650 |
609 |
16-φ34 |
34 |
M30 |
298 |
160 |
320 |
792 |
350 |
322 |
|
600 |
203 |
840 |
770 |
720 |
16-φ37 |
36 |
M33 |
298 |
160 |
320 |
865 |
405 |
404 |
注：以上为F504B-16、DF504B-16型蜗杆传动美式蝶阀主要外形及结构尺寸，如需F504B-10、DF504B-10型蜗杆传动美式蝶阀主要外形及结构尺寸请来电咨询。

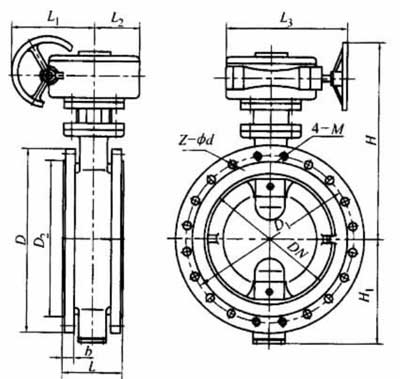

产品外形结构尺寸图
