主要性能参数
D342X、D642X、D942X型PN1.0~1.6MPa铁制单偏心蝶阀主要性能参数
|
型号 |
公称压力
PN/Mpa |
试验压力/MPa |
适用温度
/℃ |
适用介质 |
|
壳体试验 |
密封试验 |
D342X-10
D642X-10
D942X-10 |
1.0 |
1.5 |
1.1 |
≤80 |
水，油品、气体等 |
D342X-16
D642X-16
D942X-16 |
1.6 |
2.4 |
1.76 |
主要零部件材料
D342X、D642X、D942X型PN1.0~1.6MPa铁制单偏心蝶阀主要零部件材料
|
零件名称 |
阀体 |
蝶板 |
阀杆 |
阀体密封面 |
填料 |
|
材料 |
灰铸铁 |
球墨铸铁表面处理 |
铬不锈钢 |
橡胶 |
0形橡胶圈 |
主要外形及结构尺寸
D342X、D642X、D942X型PN1.0~1.6MPa铁制单偏心蝶阀主要外形及结构尺寸(mm)
公称通径
DN/mm |
L |
D |
D1 |
D2 |
Z-φd |
D342X |
D642X |
D942X |
|
H1 |
L1 |
H1 |
L1 |
H1 |
L1 |
|
50 |
108 |
165 |
125 |
102 |
4-φ18 |
228 |
154 |
256 |
226 |
342 |
190 |
|
65 |
112 |
185 |
145 |
122 |
4-φ18 |
240 |
154 |
276 |
226 |
356 |
190 |
|
80 |
114 |
200 |
160 |
133 |
8-φ18 |
323 |
154 |
313 |
226 |
368 |
190 |
|
100 |
127 |
220 |
180 |
158 |
8-φ18 |
330 |
154 |
318 |
226 |
411 |
190 |
|
125 |
140 |
250 |
210 |
184 |
8-φ18 |
330 |
J54 |
319 |
470 |
412 |
190 |
|
150 |
140 |
285 |
240 |
212 |
8-φ22 |
368 |
154 |
411 |
470 |
506 |
190 |
|
200 |
152 |
340 |
295 |
268 |
8-φ22 |
444 |
238 |
508 |
470 |
524 |
190 |
|
250 |
165 |
395 |
350 |
320 |
12-φ22 |
478 |
238 |
545 |
470 |
557 |
190 |
|
300 |
178 |
445 |
400 |
370 |
12-φ22 |
546 |
227 |
581 |
610 |
565 |
190 |
|
350 |
190 |
505 |
460 |
430 |
16-φ22 |
568 |
227 |
614 |
610 |
598 |
190 |
|
400 |
216 |
565 |
515 |
482 |
16-φ26 |
580 |
270 |
658 |
1100 |
698 |
223 |
|
500 |
229 |
670 |
620 |
585 |
20-φ26 |
702 |
338 |
723 |
1100 |
915 |
223 |
|
600 |
267 |
780 |
725 |
685 |
20-φ30 |
741 |
385 |
773 |
1119 |
990 |
223 |
|
700 |
430 |
895 |
840 |
800 |
24-φ30 |
872 |
385 |
836 |
1406 |
990 |
223 |
|
800 |
470 |
1015 |
950 |
905 |
24-φ33 |
931 |
385 |
891 |
1406 |
1035 |
223 |
|
900 |
510 |
1115 |
1050 |
1005 |
28-φ33 |
981 |
545 |
941 |
1406 |
1243 |
223 |
|
1000 |
550 |
1230 |
1160 |
1110 |
28-φ36 |
1026 |
620 |
993 |
1406 |
1750 |
223 |
|
1200 |
630 |
1455 |
1380 |
1330 |
32-φ39 |
1140 |
620 |
1123 |
1406 |
1856 |
223 |
注：上为D342X-10、D642X-10、D942X-10型铁制单偏心蝶阀主要外形及结构尺寸，如需D342X-16、D642X-16、D942X-16型铁制单偏心蝶阀主要外形及结构尺寸请来电咨询。

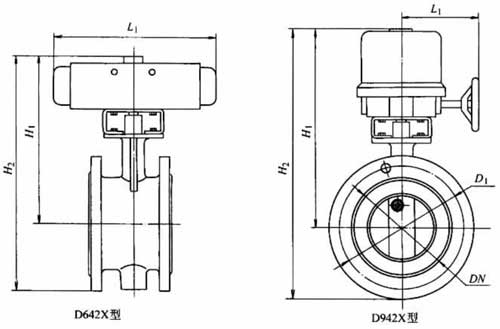

产品外形结构尺寸图
