主要性能参数
F47B型PN0.6~1.6MPa蜗杆传动美式蝶阀、F47D型PN0.6~1.6MPa电动美式蝶阀主要性能参数
|
型号 |
公称压力
PN/MPa |
试验压力/MPa |
适用介质 |
适用温度
/℃ |
|
壳体试验 |
密封试验 |
|
F47B-6、F47D-6 |
0.6 |
0.9 |
0.66 |
水、油品等 |
≤80 |
|
F47B-10、F47D-10 |
1.0 |
1.5 |
1·1 |
|
F47B-16、F47D-16 |
1.6 |
2.4 |
1.76 |
主要零部件材料
F47B型PN0.6~1.6MPa蜗杆传动美式蝶阀、F47D型PN0.6~1.6MPa电动美式蝶阀主要零部件材料
|
零件名称 |
阀体 |
蝶板 |
蝶板密封面 |
密封圈 |
阀杆 |
|
材料 |
灰铸铁
球墨铸铁 |
球墨铸铁 |
镀铬/不锈钢 |
丁睛橡胶 |
2cr13 |
主要外形及结构尺寸
F47B-16型蜗杆传动美式蝶阀主要外形及结构尺寸 (mm)
公称通径
DN/mm |
L结构长度 |
D |
D1 |
D2 |
Z-φd |
b |
L1 |
L2 |
H1 |
H2 |
重量/kg |
|
短系列 |
长系列 |
|
700 |
305 |
/ |
910 |
840 |
794 |
20-φ37 |
40 |
540 |
480 |
478 |
850 |
590 |
|
800 |
305 |
/ |
1025 |
950 |
901 |
20-φ40 |
44 |
735 |
625 |
560 |
943 |
670 |
|
900 |
305 |
/ |
1125 |
1050 |
1001 |
24-φ40 |
46 |
735 |
625 |
610 |
590 |
1120 |
|
1000 |
305 |
410 |
1255 |
1170 |
1112 |
24-φ43 |
50 |
750 |
650 |
646 |
1105 |
1390 |
|
1200 |
380 |
470 |
1485 |
1390 |
1328 |
28-φ49 |
56 |
925 |
800 |
760 |
1245 |
1750 |
注：以上为F47B-16型蜗杆传动美式蝶阀主要外形及结构尺寸，如需F47B-10型蜗杆传动美式蝶阀主要外形及结构尺寸、F47B-6型蜗杆传动美式蝶阀主要外形及结构尺寸请来电咨询。
F47D-16型蜗杆传动美式蝶阀主要外形及结构尺寸 (mm)
公称通径
DN/mm |
L结构长度 |
D |
D1 |
D2 |
Z-φd |
b |
L1 |
L2 |
H1 |
H2 |
重量/kg |
|
短系列 |
长系列 |
|
700 |
305 |
/ |
910 |
K40 |
794 |
20-φ37 |
40 |
740 |
676 |
478 |
840 |
590 |
|
800 |
305 |
/ |
1025 |
950 |
901 |
20-φ40 |
44 |
843 |
676 |
560 |
1120 |
670 |
|
900 |
305 |
/ |
1125 |
1050 |
1001 |
24-φ40 |
46 |
902 |
776 |
610 |
1040 |
1120 |
|
1000 |
305 |
410 |
1255 |
1170 |
1112 |
24-φ43 |
50 |
916 |
776 |
646 |
1140 |
1390 |
|
1200 |
380 |
470 |
1485 |
1390 |
1328 |
28-φ49 |
56 |
982 |
860 |
760 |
1250 |
1750 |
注：以上为F47D-16型蜗杆传动美式蝶阀主要外形及结构尺寸，如需F47D-10型蜗杆传动美式蝶阀主要外形及结构尺寸、F47D-6型蜗杆传动美式蝶阀主要外形及结构尺寸请来电咨询。

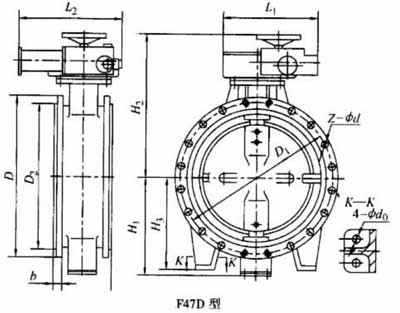

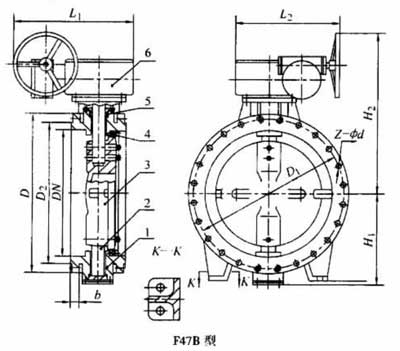

产品外形结构尺寸图
