主要性能参数
(CK)D341X-6C、（CK)D341X-10C型蜗杆传动蝶阀（连杆差动结构）主要性能参数
|
型号 |
公称压力
PN/Mpa |
试验压力/MPa |
适用温度
℃ |
适用介质 |
|
壳体试验 |
密封试验 |
|
(CK)D341X-6C |
0.6 |
0.9 |
0.66 |
≤80 |
水、污水、油品等 |
|
(CK)D341X-10C |
1.0 |
1.5 |
1.1 |
主要零部件材料
(CK)D341X-6C、（CK)D341X-10C型蜗杆传动蝶阀（连杆差动结构）主要零部件材料
|
型号 |
零件名称 |
|
阀体 |
蝶板 |
阀杆 |
阀座 |
(CK)D341X-6C
(CK)D341X-10C |
碳素钢 |
球墨铸铁（表面处理） |
铬不锈钢 |
丁睛橡胶 |
主要外形及结构尺寸
(CK)D341X-6C型蜗杆传动蝶阀（连杆差动结构）主要外形及结构尺寸(mm)
公称通径
DN/mm |
尺 寸/mm |
重量
/kg |
|
L |
D |
D1 |
D2 |
b |
z-φd |
H |
H1 |
H2 |
H3 |
|
1200 |
470 |
1400 |
1340 |
1295 |
40 |
32-φ34 |
1832 |
748 |
852 |
232 |
1980 |
|
1400 |
530 |
1620 |
1560 |
1510 |
44 |
36-φ36 |
2165 |
865 |
935 |
350 |
2680 |
|
1600 |
600 |
1820 |
1760 |
1710 |
48 |
40-φ36 |
2410 |
1100 |
1160 |
350 |
3400 |
|
1800 |
670 |
2045 |
1970 |
1920 |
50 |
44-φ41 |
2748 |
1224 |
1247 |
350 |
4150 |
|
2000 |
760 |
2265 |
2180 |
2125 |
54 |
48-φ44 |
3000 |
1292 |
1362 |
350 |
4250 |
注：以上为(CK)D341X-6C型蜗杆传动蝶阀（连杆差动结构）主要外形及结构尺寸，如需要(CK)D341X-10C型蜗杆传动蝶阀（连杆差动结构）主要外形及结构尺寸请来电咨询。

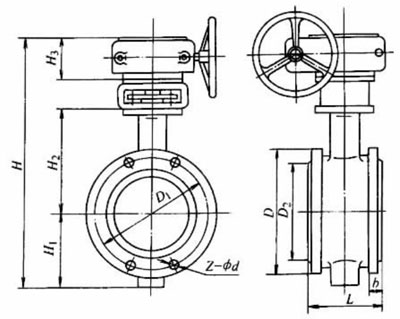

产品外形结构尺寸图
