主要性能参数
Ddw941X-10型电动短系列卧式蝶阀，Ddl941X-10型电动短系列立式蝶阀主要性能参数
|
型号 |
公称压力
PN/Mpa |
试验压力/MPa |
适用温度
/℃ |
适用介质 |
|
壳体试验 |
密封试验 |
|
Ddw941X-6 |
0.6 |
0.9 |
0.66 |
≤65 |
水、油品等 |
Ddw941X-10
Ddl941X-10 |
1.0 |
1.5 |
1.1 |
主要零部件材料
Ddw941X-10型电动短系列卧式蝶阀，Ddl941X-10型电动短系列立式蝶阀主要零部件材料
|
型号 |
阀体、异径管 |
蝶板 |
阀杆 |
阀座 |
填料 |
|
零件名称 |
灰铸铁 |
灰铸铁/T形丁腈橡胶圈 |
铬不锈钢 |
铜合金 |
0形橡胶圈或填料 |
主要外形及结构尺寸
Ddw941X-10型电动短系列卧式蝶阀，Ddl941X-10型电动短系列立式蝶阀主要外形及结构尺寸(mm)
公称通径
DN/mm |
尺寸/mm |
重量
/kg |
|
L |
D |
D1 |
D2 |
b |
z-φd |
A |
A1 |
H1 |
H2 |
L1 |
|
800 |
241 |
1010 |
950 |
905 |
44 |
24-φ34 |
1676 |
1056 |
580 |
1090 |
818 |
1470 |
|
900 |
241 |
1110 |
1050 |
1005 |
46 |
28-φ34 |
1786 |
1122 |
630 |
1190 |
855 |
1720 |
|
1000 |
300 |
1220 |
1160 |
1115 |
50 |
28-φ34 |
1932 |
1200 |
690 |
1305 |
955 |
1990 |
|
1200 |
360 |
1450 |
1380 |
1325 |
56 |
32-φ41 |
2265 |
1362 |
810 |
1540 |
1115 |
2760 |
|
1400 |
390 |
1675 |
1590 |
1525 |
62 |
36-φ48 |
2536 |
1530 |
920 |
1760 |
1340 |
3370 |
|
1600 |
440 |
1830 |
1760 |
1710 |
48 |
40-φ36 |
2800 |
1660 |
1040 |
2000 |
1340 |
4370 |
|
1800 |
490 |
2045 |
1970 |
1910 |
50 |
44-φ41 |
3630 |
2312 |
1140 |
2200 |
1120 |
6460 |
|
2000 |
540 |
2265 |
2180 |
2110 |
54 |
48-φ42 |
3840 |
2412 |
1250 |
2415 |
1120 |
8060 |
注：以上为Ddw941X-10型电动短系列卧式蝶阀，Ddl941X-10型电动短系列立式蝶阀主要外形及结构尺寸，如需要Ddw941X-6型电动短系列卧式蝶阀，Ddl941X-6型电动短系列立式蝶阀主要外形及结构尺寸请电话咨询。

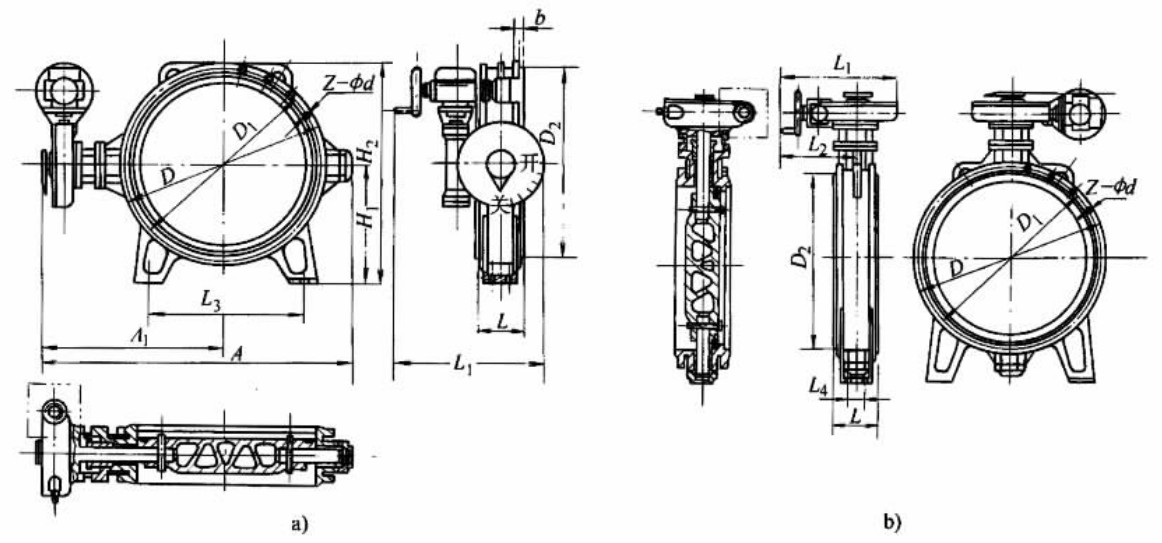

产品外形结构尺寸图
