D341X-2.5、D341X-6型长系列蜗杆传动蝶阀

更新时间 2015-05-28 13:26 阅读

主要性能参数

D341X-2.5、D341X-6型长系列蜗杆传动蝶阀主要性能参数
型号	PN	工作压力 Mpa	适用温度 ℃	适用介质	材料
					阀体	蝶板	阀杆	密封副	填料
D341X-2.5	2.5	0.25	≤80	水、油品、空气等	灰铸铁	球墨铸铁	铬不锈钢	镶不锈钢/ 耐油橡胶	橡胶
D341X-6	6	0.6

主要外形及结构尺寸

D341X-2.5型长系列蜗杆传动蝶阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×φd	H	H1	B1	B2	D0	重量/kg
1800	870	1990	1930	1890	50	44×φ30	1525	1213	950	385	600	5710
2000	950	2190	2130	2090	56	48×φ30	1860	1470	950	385	600	6400

D341X-6型长系列蜗杆传动蝶阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×φd	H	H1	B1	B2	D0	重量/kg
1200	630	1400	1340	1295	40	32 ×φ34	1111	840	744	303	600	2400
1400	710	1630	1560	1510	44	36×φ36	1347	1013	744	303	600	4075
1800	870	2045	1970	1910	50	44 ×φ41	1560	1233	1013	450	600	6400

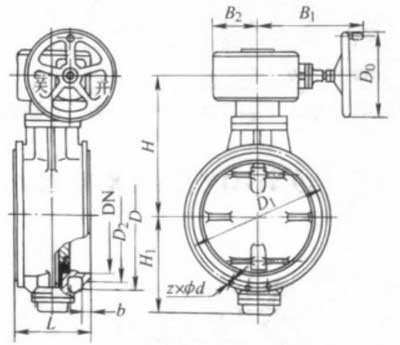

产品外形结构尺寸图

D341X-2.5型长系列蜗杆传动蝶阀主要外形及结构尺寸图
