D341X型PN0.25~l.OMPa长系列蜗杆传动蝶阀

更新时间  2015-03-19 09:10 阅读

主要性能参数

D341X型PN0.25~l.OMPa长系列蜗杆传动蝶阀主要性能参数

型号	公称压力	压力/Mpa		适用温度/℃	适用介质	介质流速 /( m/s)
	PN/MPa	壳体试验	密封试验
D341X-2.5	0.25	0.4	0.275	≤80	水、油品、空气等	≤3
D341X-6	0.6	0.9	0.66
D341X-10	1.0	1.5	1.1

主要零部件材料

D341X型PN0.25~l.OMPa长系列蜗杆传动蝶阀主要零部件材料

零件名称	阀体	蝶板	阀杆	密封副	填 料
材料	灰铸铁	球墨铸铁	铬不锈钢	镶不锈钢/耐油橡胶	橡胶

主要外形及结构尺寸

D341X-10型长系列蜗杆传动蝶阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	H	H1	B1	B2	Do	重量 /kg
250	250	390	350	320	28	12-φ23	414	253	333	116	250	137
300	270	440	400	368	28	12-φ23	429	269	333	116	250	145
350	290	505	460	430	30	16-φ23	448	297	333	116	250	180
400	310	565	515	482	32	16-φ26	548	352	333	162	400	275
450	330	615	565	532	32	20-φ26	555	370	393	162	400	330
500	350	670	620	585	34	20-φ26	667	414	495	230	500	520
600	390	780	725	685	36	20-φ30	732	542	495	230	500	645
700	430	895	840	800	40	24-φ30	770	570	505	230	500	880
800	470	1010	950	905	44	24-φ34	835	595	505	230	500	1115
900	510	1110	1050	1005	46	28-φ34	910	682	682	303	500	1520
1000	550	1220	1160	1115	50	28-φ34	998	740	744	303	500	1835
1200	630	1450	1380	1325	56	32-φ41	1213	880	950	385	600	4045

D341X-6型长系列蜗杆传动蝶阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	H	H1	B1	b2	Do	重量 /kg
1200	630	1400	1340	1295	40	32-φ34	1111	840	744	303	600	2400
1400	710	1630	1560	1510	44	36-φ36	1347	1013	744	303	600	4075
1800	870	2045	1970	1910	50	44-φ41	1560	1233	1013	450	600	6400

D341X-2.5型长系列蜗杆传动蝶阀主要外形及结构尺寸(mm)

公称通径 DN/mn	L	D	D1	D2	b	Z-φd	H	H1	B1	B2	D0	重量/kg
1800	870	1990	1930	1890	50	44-φ30	1525	1213	950	385	600	5710
2000	950	2190	2130	2090	56	48-φ30	1860	1470	950	385	600	6400

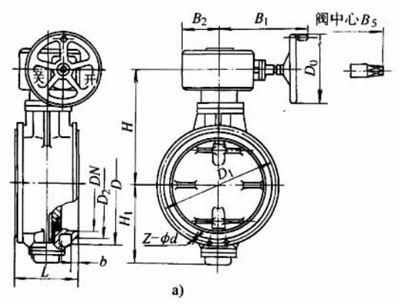

产品外形结构尺寸图
