D341X型PN0.25~l.OMPa短系列蜗杆传动蝶阀

更新时间  2015-03-18 13:35 阅读

主要性能规范

D341X型PN0.25~l.OMPa短系列蜗杆传动蝶阀主要性能规范
型号 公称压力
PN/Mpa		 压力/MPa 适用温度
/℃		 适用介质 介质流速
/(m/s）
壳体试验 密封试验
D341X-2.5 0.25 0.5 0.28 ≤80 水、油品、空气等 ≤5
D341X-6 0.6 1.2 0.66
D341X-10 1.0 2.0 1.1

主要零部件材料

D341X型PN0.25~l.OMPa短系列蜗杆传动蝶阀主要零部件材料
零件名称 阀体 蝶板 阀杆 密封副 填料
材料 灰铸铁 球墨铸铁 铬不锈钢 镶不锈钢/耐油橡胶 橡胶

主要外形及结构尺寸

D341X-10型短系列蜗杆传动蝶阀主要外形及结构尺寸(mm)

公称

压力
PN/

MPa

公称

通径
DN/

mm

 L D D1 H1 H2 H3 H4 B1 B2 B3 B4 b L1 d1 b1 l1 l2 Do Z-φd Z-M

重量

/kg
1.0 350 203 505 460 343 459 — 50 115 65 116 327 30 — — — — — 250 12-φ22 4-M20 170
400 203 565 515 372 524 — 50 145 100 162 393 32 — — — — — 400 12-φ26 4-M24 275
450 203 615 565 404 559 一 50 145 100 162 393 32 — — — — — 400 16-φ26 4-M24 319
500 203 670 620 458 573 520 70 145 100 162 393 43 415 23 20 150 200 400 16-φ26 4-M24 406
600 203 780 725 538 693 586 80 175 150 230 495 48 448 23 20 150 200 500 16-φ30 4-M27 570
700 305 895 840 610 765 696 80 175 150 230 495 54 503 23 25 240 300 500 20-φ30 4-M27 846

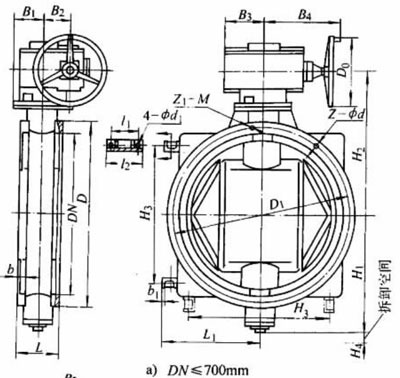

产品外形结构尺寸图

D341X-10型短系列蜗杆传动蝶阀主要外形及结构尺寸图
