D940X-0.5C型电动杠杆式蝶阀

更新时间  2014-12-04 15:45 阅读

主要性能参数

D940X-0.5C型电动杠杆式蝶阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体	蝶板	阀杆	密封圈
D940X-0.5	0.5	0.05	-30- 100	空气等	Q235A	Q235A	铬不锈钢	氟橡胶

主要外形及结构尺寸

D940X-0.5C型电动杠杆式蝶阀主要外形及结构尺寸(mm)

DN	L	D	D1	b	z×φd	H0	H	重量/kg
200	118	315	280	10	8×φ18	600	400	62
300	145	435	395	12	12×φ23	650	425	74
400	175	535	495	12	16×φ23	805	530	91
500	225	640	600	16	16×φ23	1065	710	192
600	275	750	705	20	20×φ25	1125	720	270
800	260	975	920	20	24×φ30	1480	875	380
1000	300	1175	1120	22	28×φ30	1740	1030	490

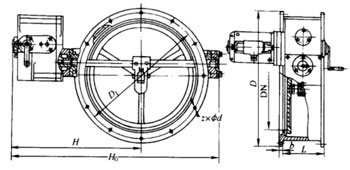

产品外形结构尺寸图
