D41X-6、D41X-10型手柄法兰蝶阀

更新时间  2014-12-03 09:48 阅读

主要性能参数

D41X-6、D41X-10型手柄法兰蝶阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材 料
					阀体	蝶板	阀杆	密封副	填料
D4IX-6	6	0.6	≤60	水、油品、空气	灰铸铁	球墨铸铁	铬不锈钢	铜合金阀座 /耐油橡胶	柔性石墨
D41X-10	10	1.0

主要外形及结构尺寸

D41X-6、D41X-10型手柄法兰蝶阀主要外形及结构尺寸(mm)

DN	L	D	D1	z×φd	H	H1	D0	重量/kg
80	114	200	160	8×φ18	195	135	250	31
100	120	215	180	8×φ18	206	152	265	31
125	130	245	210	8×φ18	223	168	265	37
150	140	280	240	8×φ23	241	183	265	41
200	ISO	335	295	8×φ23	270	203	265	48

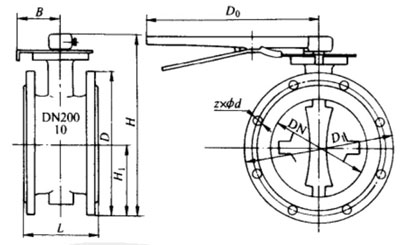

产品外形结构尺寸图
