D41W-0.5C型填料式蝶阀

更新时间  2014-12-02 10:03 阅读

主要性能参数

D41W-0.5C型填料式蝶阀主要性能参数

型号	PN	工作压力/Mpa	适用介质	适用温度/℃	材料
						蝶钣	阀杆	填料
D41W-0.5C	0.5	0.05	空气	≤150	Q235A	Q235A	40Cr	柔性石墨

主要外形及结构尺寸

D41W-0.5C型填料式蝶阀圆形法兰结构主要外形及结构尺寸

DN	L	D	D1	D2	D3	b	z×φd	H	H1	Lo	L1	重量/kg
100	140	160	130	91	88	4	4×φ9	253	149	56	180	6
140	140	200	170	134	128	4	8×φ9	293	169	56	180	7
560	190	634	605	554	548	5	20×φ9	760	406	56	180	26
630	210	704	675	624	618	5	20×φ9	830	441	56	180	35
700	210	782	750	694	688	5	24×φ11	926	485	85	300	39
800	210	882	850	798	788	5	24×φ11	1036	535	85	300	51
1000	290	1083	1050	994	985	5	28×φ11	1266	660	85	300	78
1400	300	1493	1460	1394	1385	5	36×φ14	1666	860	85	300	123

D41W-0.5C型填料式蝶阀矩形法兰结构主要外形及结构尺寸(mm)

DN	L	A×B	A1×B1	A2×B2	b	z×φd	H	H1	Lo	L1	重量/kg
160×160	140	212×212	190×190	154×154	4	8×φ9	335	195	56	180	9
250×250	140	316×316	285×285	244×284	4	16×φ11	4IS	230	56	180	12
320×320	170	402×402	365×365	314×314	4	16×φ16	485	265	56	180	17
500×500	190	582×582	545×545	494×494	4	20×φ16	654	352	56	180	28
630×630	210	712×712	675×675	624×624	4	20×φ16	530	440	85	180	43
500×250	190	582×332	545×295	494×244	4	20×φ16	653	352	56	300	23
500×400	190	582×482	545×445	494×394	4	20×φ16	654	352	56	180	27
630×500	210	712×582	675×545	624×494	4	24×φ16	292	413	85	180	43
800×500	210	892×595	855×545	794×494	4	28×φ16	1015	530	85	300	50
800×630	210	892×712	855×675	794×62	4	28×φ16	1015	530	85	300	51
200×250	140	252×302	230×280	194×244	4	8×φ18	357	200	56	300	13
250×320	140	316×386	285×355	244×314	4	16×φ11	403	222	56	180	14
320×400	170	402×482	365×445	314×394	4	16×φ14	501	271	56	180	20

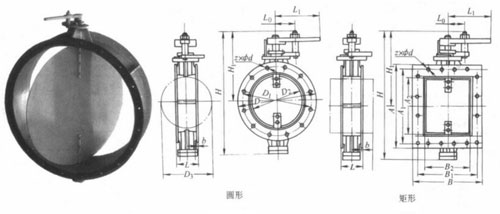

产品外形结构尺寸图
