D41W-0.1C、DF41W-0.1C型轻型通风蝶阀

更新时间  2014-12-01 13:49 阅读

主要性能参数

D41W-0.1C、DF41W-0.1C型轻型通风蝶阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体	蝶板	阀杆	填料
D41W-0.1C	0.1	0.01	≤250	含尘烟气、空气等	Q235	Q235	2Crl3	柔性石墨
DF41W-0.1C	0.1	0.01

主要外形及结构尺寸

D41W-0.1C型轻型通风蝶阀主要外形及结构尺寸(mm)

DN	L	D	D1	b	z×φd	重量/kg
120	270	194	162	6	4×φ10	10
140	270	214	182	6	4×φ10	12
160	270	234	202	6	4×φ10	14
180	270	254	222	6	4×φ10	16
200	270	274	242	6	4×φ10	18
220	270	294	262	6	6×φ10	20
250	270	324	292	6	6×φ10	23
280	270	354	322	6	8×φ10	26
320	300	402	367	6	8×φ10	29
360	300	442	407	6	8×φ10	33
400	300	482	447	6	12×φ10	40
450	300	532	497	6	12×φ10	49
500	300	582	547	6	12×φ10	58
560	300	642	677	6	12×φ10	60
630	300	712	677	6	16×φ10	75
700	300	782	747	6	16×φ10	93

DF41W-0.1C轻型通风蝶阀主要外形及结构尺寸(mm)

DN	L	D	D1	b	z×φd	重量/kg
100	50	190	150	4	6×φ12	4
150	50	240	200	4	6×φ12	7
200	50	290	250	4	6×φ12	9
250	50	340	300	4	6×φ12	12
300	50	395	350	5	12×φ14	14
350	70	445	400	5	12×φ14	16
400	70	495	450	5	12×φ14	19
450	70	545	500	6	12×φ14	22
500	70	610	565	6	12×φ14	26
600	100	720	668	8	16×φ18	49
700	100	820	760	8	16×φ18	58
800	120	920	870	10	20×φ18	76
900	120	1020	970	10	20×φ18	87
1000	150	1120	1070	12	20×φ18	143
1200	150	1320	1270	14	26×φ22	180
1400	150	1520	1470	14	26×φ22	220
1600	200	1720	1670	16	26×φ22	250
1800	200	1920	1870	16	26×φ22	420
2000	200	2140	2080	18	26×φ22	500
2200	250	2340	2280	18	26×φ22	580
2400	250	2540	2480	20	26×φ22	650

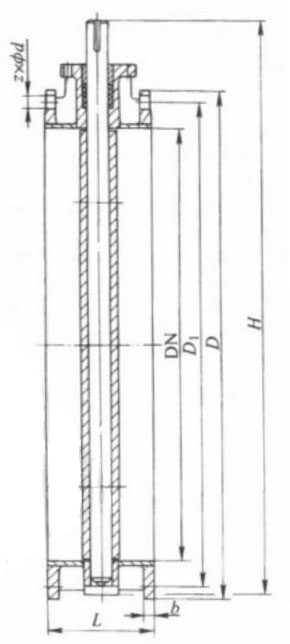

产品外形结构尺寸图
